Ленточный фундамент на участке с уклоном. Мелкозаглубленный фундамент на участке с уклоном

Возведение фундамента на уклоне местности требует особого подхода к выбору вида основания здания. Во многом это зависит от состава грунтового основания и степени наклона рельефа участка. Почва может быть достаточно прочной или подверженной оползням. Нижняя граница строительного участка может располагаться у берега реки или озера и подвергаться подмыву паводковыми водами. На стадии проектирования обязательно нужно учитывать эти факторы. Это может свайное основание на винтовых опорах или ленточный фундамент на участке с уклоном местности.

Уклон строительного участка

Если величина наклона участка менее 8%, фундаментное основание дома устраивают в виде ступенчатой монолитной ленты, железобетонной плиты. Используют комбинированную систему, состоящую из плиты на ступенчатом ленточном фундаменте. Также ленту возводят на столбчатом фундаменте.

На более крутом склоне основание здания устраивают на сваях. Такое основание способно удержать строение на участке с уклоном до 35 о. Наиболее пригодны для этого винтовые виды. Устанавливать забивные сваи не всегда позволяет рельеф местности.

Виды конструкций фундаментов на склоне

Проект возведения фундамента на уклоне местности основывается на результатах изыскательских работ, экономического обоснования и финансирования строительства. Анализируя все эти данные, проект определяет вид основания строения на косогоре.

Исходя из различных условий строительства, на склоне возводят фундаментные основания следующих конструкций:

ленточный;
монолитная ступенчатая лента;
плитный фундамент;
столбчатый;
винтовое свайное основание;

Ленточный

Ленточный фундамент возводят из сборного и монолитного железобетона. Специалисты рекомендуют применять монолитную ленту, потому что сооружения из сборных элементов проект требует строить более мощными на склоне, чем это делается на равнине. Экономически выгодней устраивать основание здания из монолитного железобетона.

Проект производства работ (ППР) включает в себя следующий перечень работ:

На склоне производят разметку участка, где будет возводиться ленточный фундамент.
По разметке прорывают траншеи. Траншеи роют таким образом, чтобы их дно было горизонтальным.
Дно рвов засыпают чистым промытым песком толщиной 200 мм. По утрамбованному песку насыпают щебень толщиной слоя 100 мм, который тоже подвергают трамбовке.
Устанавливаю внутрь траншей щитовую опалубку. Щиты укрепляют распорками и упорами. Горизонтальность верха щитов контролируют нивелиром и уровнем.
Внутрь опалубки устанавливают арматурный каркас. Продольную и вертикальную арматуру крепят сваркой или вязальной проволокой.
Опалубку заливают бетонным раствором. Каждый слой жидкого бетона уплотняют. На больших объёмах бетонных работ используют гильзовые электрические вибраторы. Если нет такой возможности, бетон уплотняют ручной трамбовкой.
Залитый бетон на время отвердения, укрывают защитным материалом (полиэтиленовой плёнкой или листами рубероида). В жаркую погоду поверхность бетона периодически увлажняют.

В случае нахождения нижней стенки фундамента в опасной близости от обрыва, необходимо сделать подсыпку грунта и произвести его трамбовку. Поверхность подсыпки надо укрепить геотекстилем, георешёткой с растениями или возвести подпорную стенку.

Монолитная ступенчатая лента

К такому виду конструкций основания дома прибегают в том случае, если рельеф местности не позволяет вырыть траншеи вдоль склона в одном уровне. Устройство монолитных ступеней позволяет избежать затрат по рытью котлована большого объёма. Ступени монолитной ленты размещают каскадным способом сверху вниз.

Такой тип фундаментного основания исключает возможность устройства подвала. Этот недостаток можно компенсировать постройкой подсобных помещений хозяйственного назначения на приусадебной территории.

Устройство дренажной системы

Опалубку вдоль склона укладывают в секции траншей, расположенных в разных уровнях. Из-за уклона в нижней части ступенчатого фундамента будет сохраняться высокий уровень грунтовых вод из-за притока дождевой влаги сверху вниз по косогору. Это будет способствовать вымыванию и проседанию грунта.

Вдоль нижней монолитной стенки устанавливают дренажную систему для забора излишней скопившейся воды. Дренаж представляет собой комплекс из вертикальных и горизонтальных дренажных труб. Трубы для дренажа изготавливают из асбоцемента и пластика. Срок службы таких труб практически не ограничен.

Плитный фундамент

На слабых грунтах на склоне (что встречается крайне редко) возводят монолитные железобетонные плиты. Сама по себе плита представляет диск «плавающий» на поверхности грунта. В условиях уклона местности плита под воздействием различных сил, направленных вниз по косогору, может сместиться. Малейший сдвиг фундамента может привести к непоправимым последствиям. Поэтому создают комбинированную опорную конструкцию.

Железобетонную плиту опирают на ступенчатый монолитный фундамент. Конструкция пригодна для небольших по площади зданий. Основным недостатком комбинированной опорной системы является его высокая стоимость.

Столбчатый

Столбы на склоне изготавливают из асбоцементных труб. Столбчатый фундамент устраивают на участках с небольшим уклоном. Хотя в некоторых случаях асбестовые трубы используют на крутых склонах. Возведение столбчатого основания здания на косогоре производят следующим образом:

Разметку под опоры делают с шагом не более 2 м.
Механизированной установкой бурят скважины. Глубину скважин рассчитывают так, чтобы основание опоры входило в несущий пласт грунта на глубину не менее 300 мм.
На дно отверстия насыпают слои песка и щебня, которые тщательно трамбуют. Высота засыпки должна быть не менее 200 мм.
В скважины опускают асбестовые трубы.
В них помещают арматурные каркасы. Для каркаса используют продольные прутья из арматуры периодического профиля диаметром 10 – 12 мм.Поперечные отрезки коробчатого каркаса связывают с продольными стержнями вязальной проволокой.
Верхние части труб обрезают под один уровень, при этом оставляют выпуски арматурного каркаса.
В трубы заливают бетонный раствор с послойной трамбовкой.
Выпуски арматурных стержней соединяют сваркой или вязальной проволокой с конструкциями ростверка или с арматурой железобетонных плит перекрытия.
Образовавшиеся пазухи между трубой и стенкой скважины заполняют песком, который тщательно трамбуют.

Столбчатый фундамент из асбоцементных труб экономически более выгодный вариант устройства оснований зданий и сооружений на склоне по сравнению с возведением монолитной ленты.

Винтовое свайное основание

Винтовые сваи универсальные опорные конструкции, которые можно устанавливать на самых крутых склонах. Сваи погружают практически в любой грунт, кроме каменистой почвы или грунта с крупнообломочными включениями.Лопасти винта легко повреждаются от соприкосновения с твёрдым камнем.

При наличии в верхних слоях слабых грунтов, винтовая свая проходит их до несущего пласта почвы. Для обеспечения несущей способности винтовой опоры, конец сваи должен входить в несущий пласт грунта на глубину 300 мм и более. Ствол сваи представляет собой металлическую трубу. Поэтому изготовить опору можно любой длины. Ствол наращивают приваркой дополнительной секции трубы.

По сравнению с другими опорными конструкциями винтовые сваи обладают рядом преимуществ:

винтовые опоры можно устанавливать в любое время года;
сваи длиной до трёх метров можно устанавливать вручную;
возможность изготовления ствола опоры любой длины позволяют сформировать свайное основание на участках с крутым уклоном;
простота и лёгкость монтажа свай даёт возможность устроить фундамент в сжатые сроки.

Диаметр ствола винтовой сваи прямо пропорционален величине несущей способности опоры. Это можно увидеть в следующей таблице:

Сваи со стволом диаметром 108 мм и более устанавливают механизированным способом. Самоходный агрегат оснащён подающей стрелой. На стреле установлен силовой блок, который передаёт вращательное движение стволу винтовой сваи. Установка винтовых опор происходит следующим образом:

Под воздействием вращения винт опоры ввинчивается в грунт. Во время погружения сваи осуществляется постоянный контроль над вертикальностью ствола.
Верхние части стволов обрезают абразивным кругом под один уровень.
Внутрь стволов заливают бетонный раствор. Заливка значительно увеличивает несущую способность опоры.
На верхние части свай приваривают оголовки определённой конструкции, предназначенных для крепления к тому или иному виду ростверка.
Наземные части стволов обрабатывают антикоррозионной мастикой.
На участке с большим углом уклона высоты надземных частей свай вверху и внизу склона могут различаться на несколько метров.

Видео «Установка винтовых свай на склоне»:

Укрепление грунта вокруг участка

Склоны подвержены различным разрушительным воздействиям, отмеченным выше по тексту. К этому следует добавить, что нисходящие ливневые потоки способствуют образованию промоин и эрозии деятельного слоя почвы. Если не позаботиться об укреплении грунта на приусадебном участке, то разрушение почвы вокруг дома может «добраться» до грунтового основания фундамента. Поэтому обязательно нужно провести комплекс мероприятий по укреплению склона.

При небольшом уклоне достаточно всю приусадебную территорию засадить растениями, у которых развита корневая система. Корни, глубоко внедряясь в почву, создают своеобразный растительный арматурный каркас деятельного слоя грунта. Укреплённая таким образом территория будет надёжно защищена от атмосферных негативных воздействий.

Крутой косогор укрепляют биоматами, габионами, георешётками и комплексом каскадных террас с подпорными стенами. Выбор способа укрепления территории во многом зависит от возможностей хозяина участка.

Обязательно нужно оградить участок с обеих сторон вдоль склона ступенчатым фундаментом забора. Винтовые сваи, установленные с шагом 2 – 3 м, одно из лучших решений по устройству фундамента забора. Промежутки между стойками заполняют высокими бордюрами или железобетонными балками, заглублёнными в почву не менее, чем на 300 мм. Установка забора будет блокировать проникновение ливневых стоков с соседней территории склона.

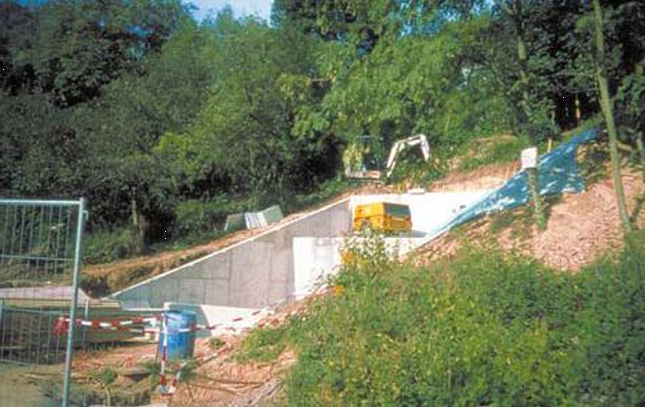

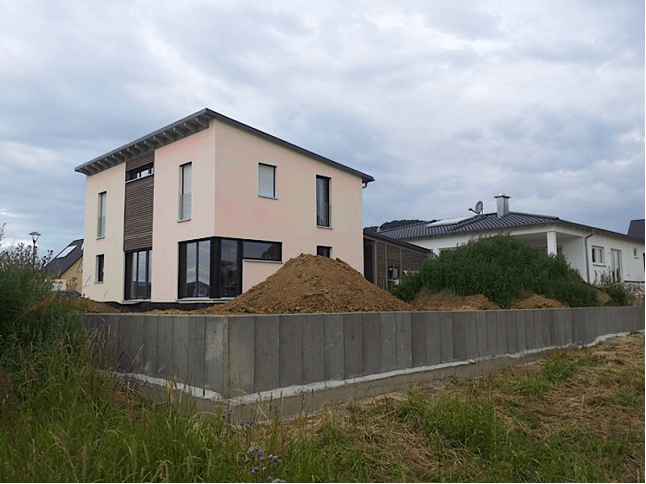

Устройство подпорных стен

Построенный дом на середине склона будет находиться под нависающей верхней частью косогора. Чтобы не подвергать дом риску обрушения и сползания грунта сверху, необходимо возвести подпорную стену.

Подпорную стену формируют в виде высокого забора. Стену возводят из сборного или монолитного железобетона. Небольшие стены строят из любого прочного кладочного материала (кирпича, шлакоблока, бетонных блоков). Для повышения несущей способности стены подпирают упорами в виде укосов. Укос имеет вид прямоугольного треугольника.

На возведение фундамента большой площади на склоне нужно обязательно заказывать проект у специализированной фирмы. Специалисты определят вид фундаментного основания, сделают расчёт несущих конструкций основания и разработают проект производства работ.

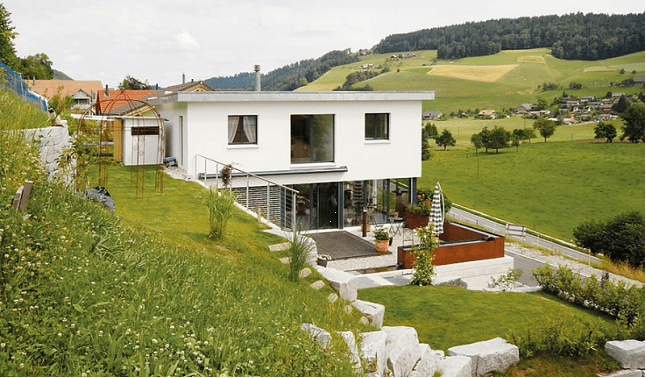

Дом на склоне предлагает много плюсов - привлекательный экстерьер, красивый вид из окна, хорошая защита от затоплений и меньше проблем с ветром. Однако за все эти преимущества придется заплатить хлопотами на этапе постройки, которых значительно больше, чем при возведении на ровном участке. Особенно доставляет хлопот фундамент.

Тем не менее при должном уровне подготовки и внимательности заложить основание для жилья на склоне можно и своими руками, без привлечения специалистов. Хотя даже в этом случае он обойдется несколько дороже основания под аналогичное строение на равнинной местности.

Вначале нужно определиться с типом. На участке с уклоном можно возводить следующие типы конструкций:

ленточный;
ленточный ступенчатый;
свайный;
столбчатый.

Плитный фундамент на участке с уклоном используется очень редко из-за того, что плохо подходит для таких условий и обойдется очень дорого.

Выбор конструкции

Самый привычный нашему обывателю, который часто возводят своими руками - ленточный фундамент. Его можно использовать и на склоне, но стоимость при этом значительно возрастает. Ведь нижняя граница ленты определяется по самой нижней точке площадки, а верхняя - по самой высокой.

Чем больше постройка, чем сильнее уклон, тем больше высоту ленты придется закладывать. Уже метровый перепад высот на площадке с уклоном способен увеличить затраты на основание дома вдвое.

Есть еще ряд недостатков:

Большой объем земляных работ.
Значительные затраты на опалубку.
Очень сложно и часто невозможно использование мелкозаглубленного конструктива.

Поэтому простой ленточный фундамент на склоне применяется обычно при небольшом перепаде высот и умеренной протяженности постройки вдоль уклона.

Еще один случай, когда он предпочтителен - в случае организации подвального или полуподвального помещения. Такой проект все равно предполагает большой объем земляных работ и толстые, высокие стены подземного этажа.

Ленточный тип тут подходит лучше всего. А в некоторых случаях может применяться и плитный.

Гораздо удобнее на участке с уклоном использовать ленточный фундамент с уступами - ступеньками. Можно разделить условно этот тип на три разновидности:

со ступеньками в нижней части ленты, в ее подошве;
со ступеньками в верхней части, соответственно ступенчатой будет и стена;
сочетание первых двух видов.

Первую разновидность проще всего реализовать своими руками, нужно всего лишь вырыть траншею с уступами. Второй и третий способ сложнее, потому что требуется собирать сложную конструкцию опалубки.

Зато и экономии материалов значительно больше. Общая сложность всех видов ступенчатого вида конструкции - арматурный каркас. Его тоже придется делать ступеньками, перевязывая все уровни опоры в единый каркас.

Ступенчатый ленточный тип конструкции тоже можно использовать при создании подвального помещения на площадке с уклоном, но подвал будет либо в пределах одной ступеньки, либо сам тоже будет иметь уступы.

Тем, кто не планирует делать подвальное помещение, стоит обратить внимание на столбчатый или свайный конструктив. Такой тип конструкции имеет ряд достоинств:

значительно дешевле;
предполагает меньше земляных работ;
лучше противостоит морозному пучению.

Столбчатый можно использовать практически под все типы построек на площадке с уклоном, включая тяжелые дома в несколько этажей из кирпича и бетона, сваи будут идеальным решением для легкого деревянного или каркасного строения.

При возведении жилья своими руками на склоне с использованием этих типов конструкции следует особое внимание уделить качественному ростверку. Свайный или столбчатый тип фундамента нуждаются в обвязке и в данном случае она тоже может быть ступенчатой.

Металлический ростверк на винтовых опорах не сложно реализовать по обычному алгоритму.

Если же опоры и обвязка бетонные, то последовательность работ на склоне немного меняется:

Вначале заливаются самый нижний ряд опор.
Затем следующий за ним чуть выше второй ряд опор заливается до уровня нижнего и перевязывается с ним ростверком.
Когда бетон окрепнет, второй ряд опор наращивается вверх до нужного уровня, после чего можно заливать третий ряд. Процедура повторяется до достижения верхней отметки площадки.

Выполнить такую процедуру своими руками не сложно, хотя возиться придется несколько дольше, чем на ровном участке. Детальнее про данный тип фундамент можно почитать в статье о возведении .

Укрепление грунта на участке

Дом на склоне особенно подвержен смещению, поэтому за редким исключением грунт на участке должен быть дополнительно закреплен.

Большую проблему представляют потоки талой или дождевой воды:

она может размывать грунт рядом с постройкой, вымывать его;
в верхней стороне строения основание конструкции создает своеобразную искусственную плотину на пути воды, она начинает скапливаться рядом с бетоном, усиленно увлажнять почву.

Оба этих фактора способствуют снижению плотности и несущей способности почвы, что чревато смещением основания постройки.

Для предотвращения этого следует применять методы по укреплению почвы и отводу потоков воды:

На участке с уклоном нужно создать обводные каналы для влаги, чтобы талая и дождевая воды обходили дом.
Фундамент от чрезмерного увлажнения следует защищать дренажной системой.
Грунт на площадке с уклоном от размывания защищается естественными и искусственными барьерами - деревьями, кустами, травой, георешеткой, плитами, террасами и пр.

Важно. Если дом установлен на сваи или столбчатый фундамент, нельзя допускать, чтобы потоки воды проходили под ним. Почва под строением ничем не закреплена, там не растет трава.

В итоге размывание грунта происходит очень быстро, что чревато разрушением основания. Пространство под постройкой нужно обязательно защищать от воды отмосткой, псевдоцоколем и другими конструкциями.

Если основание строения на склоне закладывается своими руками, то о всех этих мерах предосторожности тоже придется озаботиться самостоятельно.

Возвести несколько сложнее, чем на обычной местности, но вполне реально. Если уклон в градусах будет не более трех процентов, то такой участок считают ровным, если больше, то с уклоном. Чем круче будет угол, тем больше усилий и материала понадобиться.
Что учесть
Начинать необходимо с составления плана, с проведения расчетов. Копать траншею нужно не глубину промерзания, с учетом этажности здания, нагрузок на фундамент, грунтовых вод. Вверху часто приходится выкапывать до глубины в два с половиной метра. Фундамент на участке с уклоном должен быть ровным по уровню, в горизонтальной плоскости. Его верхняя часть должна быть ненамного выше уровня грунта.

Фундамент на участке с уклоном , не превышающим угол наклона в восемь процентов, можно подсыпать грунтом, в подгорной его части. Если более восьми градусов уклон, то часто необходимо будет строить цокольный этаж. Если уклон составляет более десяти градусов необходимо предпринимать более серьезные меры, например, возводить сооружения, помогающие в борьбе с оползнями. В таком случае необходимо составлять личный план, обоснования для строительства фундамента, возводить дренажные сооружения.

Фундамент на участке с уклоном строить сложнее, чем на ровном, но все возможно. Участок нужно делить на террасы, на каждой площадке нужно предпринять противооползневые меры. Выбор типа фундамента зависит от некоторых основных условий. Ленточный тип более жесткий и устойчивый. Часто строят мелко заглубленный и глубоко заглубленный фундамент. Глубоко заглубленный вид фундамента самый надежный.

Фундамент на участке с уклоном не может быть выше, чем четыре его ширины, которая делается от тридцати до семидесяти сантиметров, что зависит от нагрузки и других факторов. На армирования нужно пустить минимум четыре арматуры, они обвязываются через каждые пятьдесят сантиметров. Арматура должна быть длинной, выступающей в плиту перекрытия. Не стоит забывать выполнять гидроизоляцию. Также нужно утеплить фундамент, после того как он полностью затвердеет

.
Фундамент на участке с уклоном заливается послойно, при этом необходимо вибратором трамбовать его, усаживать. Опалубка заполняется до расчетного уровня. По сторонам фундамента, со стороны склона нужно устроить дренажное полотно. По его периметру укладывают дренажные трубы. Если на участке есть высоки грунтовые воды, то необходимо при устройстве фундамента использовать бетон более высокой марки, влагостойкий. В таком случае может понадобиться заливать плиту, сплошную, по всей площади здания.

В некоторых случая необходимо устраивать подпорные стенки, габионные или железобетонные, строить ступенчатый фундамент. Грунт можно укрепить для предотвращения его движения закрепив его при помощи георешоток, геосеток. Минимально на склоне нужно выполнить три уровня поперечного армирования склона. При большом заглублении строить ленточный фундамент очень дорого. во многих случаях выбирают свайный вид фундамента. Построить здание на склоне возможность есть, но при этом необходимо учесть много нюансов и такие работы, и проведения расчетов лучше всего доверять профессионалам, которые учтут все, что нужно.

Мы работаем во всех районах Москвы и МО:

Апрелевка, Балашиха, Бронницы, Верея, Видное, Власиха, Волоколамск, Воскресенск, Высоковск, Голицыно, Дедовск, Дзержинский, Дмитров, Долгопрудный, Домодедово, Дрезна, Дубна, Егорьевск, Железнодорожный, Жуковский, Зарайск, Звенигород, Ивантеевка, Икша, Истра, Кашира, Климовск, Клин, Коломна, Королёв, Котельники, Красково, Красноармейск, Красногорск, Краснозаводск, Краснознаменск, Кубинка, Куровское, Ликино-Дулёво, Лобня, Луховицы, Лыткарино, Люберцы, Малаховка, Можайск, Монино, Московский, Мытищи, Наро-Фоминск, Нахабино, Ногинск, Одинцово, Ожерелье, Озёры, Орехово-Зуево, Павловский Посад, Пересвет,Подольск, Протвино, Пушкино, Пущино, Раменское, Реутов, Рошаль, Руза, Сергиев Посад, Серпухов, Солнечногорск, Старая Купавна, Ступино, Сходня, Талдом, Томилино, Троицк, Фрязино, Химки, Хотьково, Черноголовка, Чехов, Шатура, Щёлково, Щербинка, Электрогорск, Электросталь, Электроугли, Юбилейный, Яхрома, Лосино-Петровский, полный список городов.

Строительство частного дома лучше всего проводить на ровном участке, который не имеет перепада высот, потому что при уклоне существует опасность сползания земли, что может стать причиной разрушения здания. Если же ваш земельный участок расположен на склоне, то не стоит расстраиваться, потому что и в этом случае можно найти свои положительные стороны. Во-первых, дом можно возводить на разных уровнях, а во-вторых, грунт на таком участке не пучит, так как вода в почве не задерживается на долгое время. Рассмотрим ситуацию, когда необходимо построить фундамент на участке с уклоном.

Строительство дома на наклонном земельном участке не только возможно, но даже открывает дополнительные возможности для дизайна.

Подготовительные работы и планировка участка

Перед на участке с уклоном необходимо подготовить такие инструменты и материалы:

бетономешалку;
рулетку;
мастерок;
лопату;
нивелир;
строительный уровень;
доски;
бруски;
арматуру;
керамзит;
щебень;
песок;
цемент.

Начиная строительство дома на участке с уклоном, необходимо предварительно все распланировать, озеленить территорию, увеличить число водостоков на участке.

Строительство дома на склоне нуждается в дополнительных мерах. Для проведения таких работ лучше всего подойдет ленточный фундамент, но следует знать, что в таком случае бетонной смеси понадобится намного больше, чем при строительстве дома на ровной поверхности.

Начинать строительство необходимо с планирования участка. Если участок с уклоном расположен недалеко от обрыва, то в таком случае земля будет постепенно осыпаться. Чтобы этого не произошло, нужно будет заняться озеленением территории (посадкой кустарников и деревьев). Своими корнями они будут удерживать землю, предотвращая ее осыпание. Вода, бегущая со склона, также может стать проблемой, так как она будет заливать строение. Чтобы избежать данной ситуации, необходимо увеличить число водостоков на участке.

Дальнейшая последовательность работ при разных уровнях наклона участка будет несколько отличаться. Поэтому рассмотрим ситуации, когда необходимо возвести фундамент на участке с небольшим, средним и большим уклоном.

Вернуться к оглавлению

Фундамент на участке с уклоном небольших размеров

При строительстве дома на земельном участке с уклоном наиболее правильным вариантом считается ленточный фундамент.

Если перепады высот на участке с уклоном между крайними точками постройки являются меньшими принятого проектного заглубления, то общий уклон строительной площадки в этом случае можно считать небольшим.

Иногда застройщики, чтобы сократить денежные средства на проведении геодезических исследований, и строители-новички, которые не хотят утруждать себя лишними замерами, в пределах постройки считают участок ровным. На самом деле мелкие неровности и травяной покров могут скрывать уклон до 20 см.

При рытье котлована и траншеи эта небольшая разница может выявиться. Если на нее и в дальнейшем не обращать внимания, то после монтирования фундамента на участке с уклоном может оказаться, что в верхней точке площадки высота цоколя будет составлять, например, 60 см, а в нижней — 80 см. После вертикальной планировки и конструирования отмостки высота цоколя с одной стороны может снизиться до 40 см. Может возникнуть ситуация, что продухи, установленные в цоколе согласно проекту, будут находиться ниже отмостки. В этом случае нужно будет увеличивать высоту цоколя.

В конечном итоге объемы уложенного бетона, засыпанного песка и выкопанной земли получатся больше, чем предполагалось. После подсчета расходов станет понятно, что на лишних работах было потеряно больше средств, чем сэкономлено на геодезической съемке. Поэтому перед началом на участке с уклоном обязательно нужно проводить геодезические работы.

Схематичное изображение ленточного фундамента на участках с малым, средним и большим уклоном.

Начинать копать котлован и траншеи необходимо в самой высокой части площадки, а все выемки делать на одном уровне. Высоту и заглубление фундамента менять не нужно, но если плодородный слой в какой-то части площадки находится глубже, то потребуется увеличить глубину котлована и траншеи до полного его удаления. Чтобы определить глубину застройки в самой высокой точке, можно использовать такое выражение: h T = h ПВ +h P , где: h T — глубина траншеи (котлована), h ПВ — уровень перепада высот, h P — толщина растительного слоя.

Например, известно, что перепад высот на площадке равен 20 см, а толщина растительного слоя — 30 см. Тогда h T = h ПВ +h P = 20+30 = 50 см.

Если участок на склоне расположен ниже, чем примыкающая территория, то во время рытья траншеи площадку следует защитить земляным валом, водосборной канавой или временным лотком, чтобы дождевые воды не попали в траншеи. После заливки фундамента на участке с уклоном и снятия опалубки нужно произвести обратную засыпку и выравнивание поверхности площадки таким образом, чтобы отмостка и вертикальная планировка около дома находились в одной плоскости. После конструирования отмостки по боковым фасадам и с нагорной стороны создают капитальные ливневые лотки.

Вернуться к оглавлению

Фундамент на участке с уклоном средних размеров

Если на месте строительства перепад высот равен расчетному углублению или превышает его не более чем на 20 см, то уклон принято считать средним. В таком случае принимать самую высокую точку за базовую неверно, потому что подошва фундамента в нижней части будет находиться на поверхности или выше нее.

При строительстве на участке со средним уклоном базовой будет являться самая низкая точка в пределах застройки. Иногда на площадке уклон идет по диагонали. В этом случае базовой будет считаться самая низкая точка на пересечении осей здания.

Траншеи в нижней части участка выкапывают на глубину заложения противопучинистой подушки, но не меньше глубины залегания плодородного слоя. Все остальные работы производятся на одном уровне. Если разница высот равна принятому заглублению фундамента, то его высоту не меняют.

Если же перепад высот больше, чем глубина фундамента, то заглубление принимается равным значению перепада.

Вертикальную отсыпку земли делают сразу после строительства фундамента под уклон. Для этого применяют хорошо уплотненный непучинистый грунт. В этом случае при устройстве фундамента обеспечиваются минимальные затраты труда и бетона, а основание здания получается экономичным и надежным. Если планировка дома выполняется с уклоном, то при этом немного понижаются объемы земляных работ, но увеличивается их стоимость.

Вернуться к оглавлению

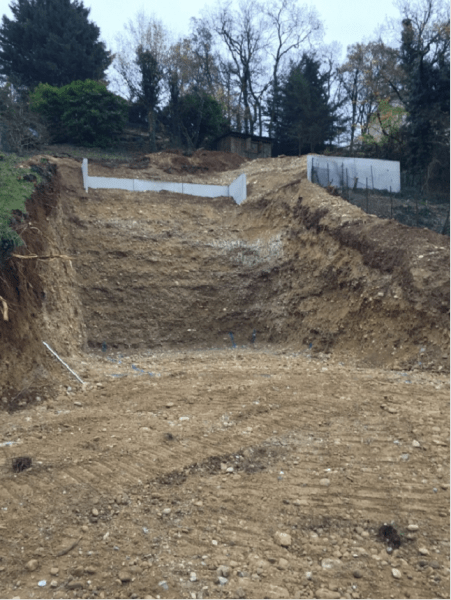

Фундамент на участке с большим уклоном

На участке с большим уклоном наиболее рационально устраивать ступенчатое заложение фундамента.

Уклон считается большим, если перепад высот намного больше рациональной глубины заложения фундамента (более 1 м). В этом случае наиболее правильным решением будет ступенчатое заложение фундамента для участка с уклоном. В связи с большой стоимостью таких работ данный вид фундамента используется только при больших перепадах высот.

В нижней части строительной площадки фундамент конструируют на уровне поверхности грунта, а в верхней части — с заглублением. Переход с одной ступеньки на другую осуществляется с помощью одного или нескольких уступов. Их высота должна быть не более 60 см, а длина — не меньше двойной высоты. В связи с тем, что на нижний фундамент необходимо потратить больше бетона, нужно проектировать здание так, чтобы максимально использовать верхний уровень.

Фундамент на участке с уклоном может стать препятствием на пути перемещения грунтовых вод, что приводит к увеличению влаги возле основания здания. Поэтому, в зависимости от геологической ситуации, на строительной площадке иногда возникает необходимость создавать дренажную систему. Данная система конструируется до отсыпки противопучинной подушки.

Устроить фундамент для дома на склоне потребуется, если участок для строительства расположен на наклонной местности. Это могут быть склоны холмов, косогоры, крутые спуски к рекам. Возводить дома в такой местности нужно с особой тщательностью. Здания могут быть, как возвышающиеся над уровнем земли, так и врезанные в земляной склон. Какие опорные части зданий могут быть использованы? К ним можно отнести:

Ленточные.
Столбчатые.
На сваях.

Ленточный фундамент на склоне

Начинать работы по строительству нужно с подготовки площадки, на которой будет стоять дом. Если наклон небольшой, менее 5 градусов, изготавливается своими руками обычный ленточный фундамент на участке с уклоном с отсчитываемой от самой нижней отметки уровня земли глубиной заложения, равной глубине промерзания грунта в данной местности. Цоколь такого дома будет иметь соответствующую уклону неравномерную высоту, которая может варьироваться от 50 см до 1.5 м. Ленточная подошва должна быть строго горизонтальной. Своими руками ленточный фундамент на склоне изготовить не сложно, следует только очень хорошо изучить этот вопрос.

Если нужно строительство дома на склоне более 5 градусов, железобетонное ленточное основание можно изготавливать горизонтальными уступами, то есть ленточный фундамент на уклоне будет похож на спускающиеся под гору гигантские ступени, верхней частью которых будет железобетонная лента, на которой будут возводиться стены.

Если свой дом своей частью врезается в склон, требуется большой объем земляных работ. Земля убирается со стороны возвышенности, а также отсыпается при тщательной трамбовке с противоположной стороны, образуя горизонтальную поверхность. Насыпать грунт нужно слоями толщиной не более 20 см. Каждый слой должен тщательно утрамбовываться. В промышленном строительстве на участках используются специальные тяжелые катки, но для себя можно изготовить колотушку из обрезка бревна диаметром 20…25 см, с просверленным в верхней части сквозным отверстием, в которое продевается черенок от лопаты так, чтобы получились две рукояти.

Ленточный фундамент на склоне выполняется следующим способом:

Изготавливается подпорная стенка из монолитного железобетона, и препятствует осыпанию грунта верхней части склона. Потом она может служить стеной первого (если дом без подвала) или цокольного этажа.
После планировки изготавливается своими руками основание в виде обычного ленточного фундамента.

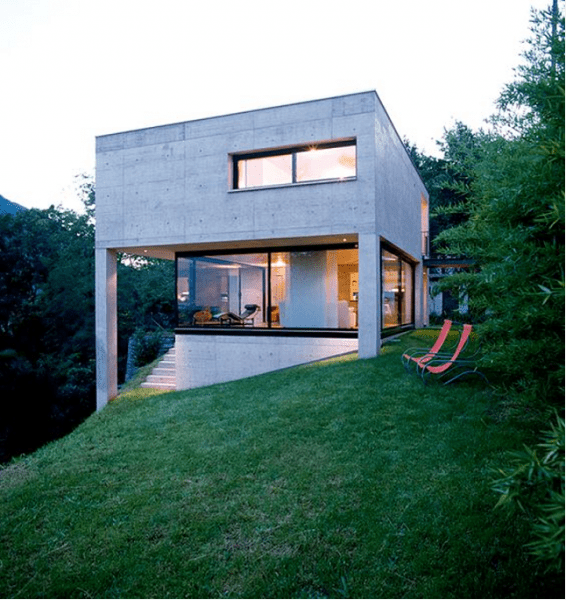

Столбчатые основания

Вертикальная основа такой опоры дома— столбы из монолитного железобетона, бутового камня или глиняного обычного кирпича марки не меньше М150, они изготавливаются в специально отрытых шурфах с шагом 1.5…2 метра. Верхние части столбов выравниваются при помощи водяного или лазерного уровня в одной горизонтальной плоскости. Потом изготавливается своими руками рамно- балочная горизонтальная система — ростверк для поддержки вертикальных ограждающих конструкций — стен из кирпича, деревянных бревен, блоков из легкого газобетона. Рамно- балочная горизонтальная конструкция- ростверк изготавливается:

Для строительства легких конструкций - используют ростверк из деревянных брусьев или составных балок. Можно использовать в качестве балок ростверка даже железнодорожные шпалы, что может быть преимуществом, так как они имеют пропитку, защищающую древесину от гниения.
Для средних конструкций - использовать ростверк, который изготавливается из прокатных профильных балок, таких, как уголки, швеллеры или двутавры, еще используют железнодорожные рельсы, выработавшие свой срок.
Для тяжелых конструкций - используют рамно- балочную горизонтальную конструкцию- ростверк из монолитного железобетона (бетона — класса не ниже В25, арматуры не класса не менее А-3).

Свайные опоры

Бывает, участок попадает туда, где по уклону стекают дождевые и талые воды, или он подтапливается во время разлива. Тогда дом лучше расположить на столбах или на сваях, чтобы под ним оставалось пространство, не препятствующее движению водных масс.

Перед строительством нужно получить в местной организации геологоразведки, геологические данные участка — причины образования уклона, а также на какой глубине расположен «материковый» грунт. Что позволит узнать отметку заложения оснований столбов, глубину бурения скважин для буронабивных свай или как глубоко забивать сваи, если они забивные. Если такие данные узнать не получилось, следует заказать инженерно-геологические изыскания.

Фундамент для дома на уклоне с крутым спуском лучше всего строить на сваях, верх которых несет на себе горизонтальную балочную конструкцию, называемую «ростверк», на которую опираются стены строения. Если строится легкий дачный домик, горизонтальная опора может быть изготовлена из деревянных балок, если же это капитальное строение, предназначенное для длительного в нем проживания, ростверк изготавливают из монолитного железобетона, а также жестко связывают со столбами или сваями.

Чаще всего использующиеся сваи:

Буронабивные. Для изготовления в земле бурятся скважины требуемого диаметра и глубины, в скважину опускается металлический каркас с рабочей арматурой большого диаметра и заливается бетоном, который можно изготовить самостоятельно на участке рядом с местом установки. Для гидроизоляции, а также опалубки используют свернутый в трубу рубероид или пластмассовые трубы нужного диаметра.
Винтовые. Это металлические трубы с крыльчаткой, приваренной снаружи с требуемым шагом. Они похожи на гигантские шурупы. Перед установкой в грунте бурятся отверстия, соответствующие диаметру трубы. При помощи специального механизма труба поднимается вертикально и ввинчивается в скважину. После достижения нужной глубины свая обрезается по уровню и заливается железобетоном. Этот способ позволяет при небольшом диаметре увеличить несущую способность сваи в 1.5…2 раза.
Забивные. Обычно изготавливаются на заводах железобетонных изделий. Имеют квадратное сечение, а также заостренную концевую часть. Они вертикально вывешиваются над местом установки и забиваются механическим способом при помощи «копра». Использовать этот способ следует с большой осторожностью, так как в радиусе 30…50 метров при забивке возникают большие сейсмические воздействия на окружающую местность. Если грунт основания наклонной поверхности имеет низкий коэффициент сцепления (супеси, песчаные грунты) или рядоместь строения, ранее выстроенные на непрочной основе, изготовление такого основания может вызвать непредсказуемые последствия, а также аварии. Это могут быть оползни больших масс земли, растрескивание и обрушение конструкций или частей зданий, стоящих рядом.

Вокруг периметра дома рекомендуется своими руками изготовить дренаж. Дренажом могут быть полукруглые канавки, шириной до 0.7 и глубиной 0.4 м. Для защиты — стенки канавки уплотнятся глиной. Дренаж нужен, чтобы водные потоки, которые могут спускаться с уклона, обводились вокруг дома и не размывали основание. Чтобы дренаж не мешал благоустройству участка, канавки можно засыпать крупным щебнем, который нужно будет менять раз в 3-4 года для предотвращения заиливания.

После завершения строительства вокруг дома нужно сделать отмостку, препятствующую попаданию воды в подземную часть здания со стороны наружных стен и также защищающую его цоколь. Для лучшей гидроизоляции цоколь или отдельно стоящие опоры можно облицевать искусственным или природным камнем. Если дом построен с приподнятым над поверхностью грунта ростверком, свободное пространство между ним и землей лучше заасфальтировать.

Работы, относящиеся к бетонированию и кирпичной кладке, не нужно выполнять при минимальной температуре меньше 5…7 градусов по Цельсию.

Для проектирования, а также строительства опорных конструкций на уклоне рекомендуется обращаться в специальные организации. Специалисты всегда помогут в выборе наилучшего основания, по условиям местности. Они также помогут и с его строительством, чтобы дом мог служить многие годы.
