Всё про каркасный дом своими руками. Пошаговая инструкция, фото-примеры и рекомендации
Возведение дома – это очень трудоёмкая и временнозатратная задача. Здесь нельзя пренебрегать мелочами или экономить на материалах, делать ложные расчёты или недооценивать важность несущих конструкций. Это касается и каркасного домостроения, только есть несколько параметров, которые ставят такие постройки на ступень выше, чем дома с армировкой и кирпичной кладкой, а именно:
- дешевизна строения;
- повышенная теплоотдача;
- быстрое возведение;
- экологически чистые материалы;
- облегченность конструкции.
Чтобы понять, как построить такой дом, ниже приведены этапы работ.
Подготовка участка под фундамент
Планировка места для постройки дома организовывается исходя из расположения участка, глубины грунтовых вод, ровности поверхности и запланированных хозяйственных построек возле будущего здания. Для более облегчённого восприятия информации, действия будут описаны таблично с фотографиями на основе .
| Вид работ | Необходимое действие | Способ исполнения | Иллюстрация |
| Определение места | Запланировать точное месторасположение дома с учётом всех расстояний к другим объектам | С помощью рулетки замерить все стороны и записать их на бумаге |  |
| Чертёж | Создать уменьшенную копию планировки фундамента | При помощи линейки и карандаша начертить границы фундамента с указанием всех размеров длины, ширины и размеров траншей в миллиметрах |  |
| Разметка земли | Перенести данные чертежа на участок | С помощью колышков и шнура организовать разметку местности под будущий фундамент |  |
| Копка траншей | Выкопать траншеи в соответствии с размерами на чертеже | Вырыть траншеи можно с помощью мини-экскаватора или вручную. Ширина подгоняется по натянутым шнурам, а глубина определяется в зависимости от общей площади постройки и количества этажей |  |
| Разметка под столбы | Определить расстояние между столбами фундамента | В траншее нужно отметить места, в которых будут выкапываться углубления для столбов |  |
| Бурение скважин под сваи | Выкопать скважины, подходящие под диаметр и высоту столбов | С помощью бура или лопаты выкапываются все ямы, в местах их отметок в траншее |  |
Примечание! Подготовительные работы также включают в себя полное выравнивание площадки по периметру и засыпку всех углублений если таковы имеются. В случае рыхлого грунта не помешает плотная трамбовка всех траншей и скважин.
Закладка столбчатого фундамента своими руками под каркасный дом
Существует несколько способов организовать столбчатый фундамент, каждый из которых имеет свои технологические тонкости.
Примечание! При возведении столбчатого фундамента подвал или погреб под ним не предусмотрен. Реализация такой постройки очень трудоёмкая и требует дополнительных манипуляций в виде закладки пространства между столбами, выкапывания котлована и бетонирования всей поверхности подвала.
Новейшие технологии строительства каркасных домов поэтапно своими руками + фото

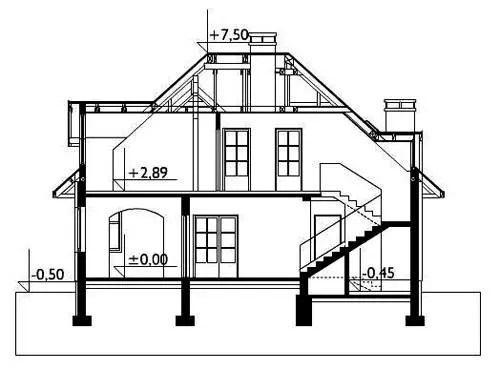

Любое строительство дома начинается с проекта, в котором учтены все размеры элементов и их размещение. Заказывать проект каркасного дома лучше у профессионалов, потому что без надлежащей авоськи знаний в этой сфере вам будет сложно всё правильно расчертить.
Теперь у вас есть проект и готовый фундамент, можно приступать к постройке дома. Ниже будет описываться постройка каркасного дома 6х6 своими руками, пошаговой инструкцией и иллюстрациями.
Сборка пола
Обшивка фасада и внутренние работы
Для полноценного создания каркасно-щитового дома своими руками нужно обшить все стены. Самый подходящий материал для внешнего обшивания – это плиты ОСБ (влагостойкие). Листы прикручиваются саморезами так, чтобы не оставалось щелей. Внутри дома можно использовать гипсокартон, который также фиксируется саморезами. После этого стены шпаклюются и декорируются либо обоями, либо краской.
Способ утепления каркасных домов своими руками пошагово + инструкция

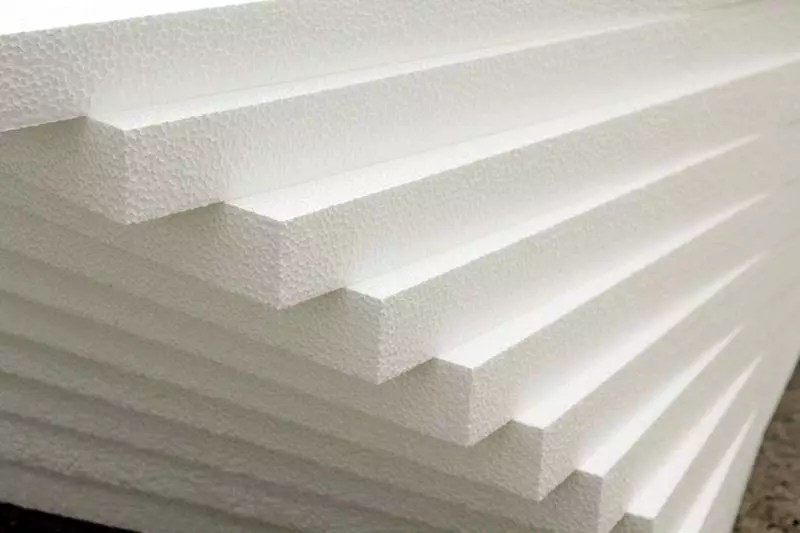

Утепление стен можно производить изнутри, но удобней и практичней делать это на фасаде. Самый популярный материал для таких работ – это пенопласт.
- Первый лист клеится с любого нижнего угла, для фиксации его к ОСБ используются жидкие гвозди или специальные зонтики.
- Когда весь пенопласт приклеен, нужно затянуть его сеткой, промазывая её клеем для .
- После застывания клея можно производить финишную декорацию, например, замазать .
Готовые решения каркасных домов под ключ
Когда человек не хочет знать, как сделать каркасный дом своими руками, можно прибегнуть к покупке готовых решений.
Таблица цен на дома
| Изображение | Название | Размеры дома | Количество этажей | Стоимость, руб. |
 | Эталон | 7х8 | 2 | 893 000 |
 | Лесник | 6х8 | 1 | 432 000 |
 | Лукоморье | 8х8 | 2 | 764 000 |
 | Премьер | 9х10 | 2 | 1 010 000 |
 | Бриг | 4х6 | 1 | 372 000 |
 | Великан | 9х10 | 2 | 1 325 000 |
Выводы
Принцип возведения каркасного дома своими руками (пошаговые инструкции представлены в статье) не так уж и сложен, главное, соблюдать все технологические процессы. Такая постройка очень тёплая и комфортная, дерево создаёт уютную обстановку, дополните её камином и у вас будет лучшее жильё в мире!
Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:
Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома .
Шаг №1: Подготовительные работы для строительства каркасного дома
Подготовительные работы для постройки любого дома одинаковы и включают в себя:
- Подготовку участка
- Разметку дома
Подготовка участка
Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.
Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.
Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.
Разметка дома
Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.
Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками , да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.
Шаг №2: Фундамент для каркасного дома своими руками
Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.
Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.
Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.
Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.
Вообще, все плюсы и минусы свайно-винтовых фундаментов , рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.
Мелкозаглубленный ленточный фундамент
Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.
Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.
Плитный фундамент для каркасного дома
Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.
Шаг №3: Устройство пола каркасного дома своими руками
Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.
В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.
Устройство бетонного пола
А вот в случае, если фундамент ленточный - бетонный пол устраивается из легких бетонов, таких как керамзитобетон , например.
Устройство деревянного пола
Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.
Обвязка фундамента каркасного дома
Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.
Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.
Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:
- Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.
- Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.
- Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».
- Углы стыкуются практически точно так же. На фото это отчетливо видно.
- Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.
- Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.
Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.
Каркас пола в доме
Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть - будет гораздо меньше проблем после.
Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.
Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.
Монтаж лаг - несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:
Гидроизоляция и утепление пола каркасного дома своими руками
Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри. А сам утеплитель укладывается плотно, без щелей.
Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.
Шаг №4: Устройство стен каркасного дома

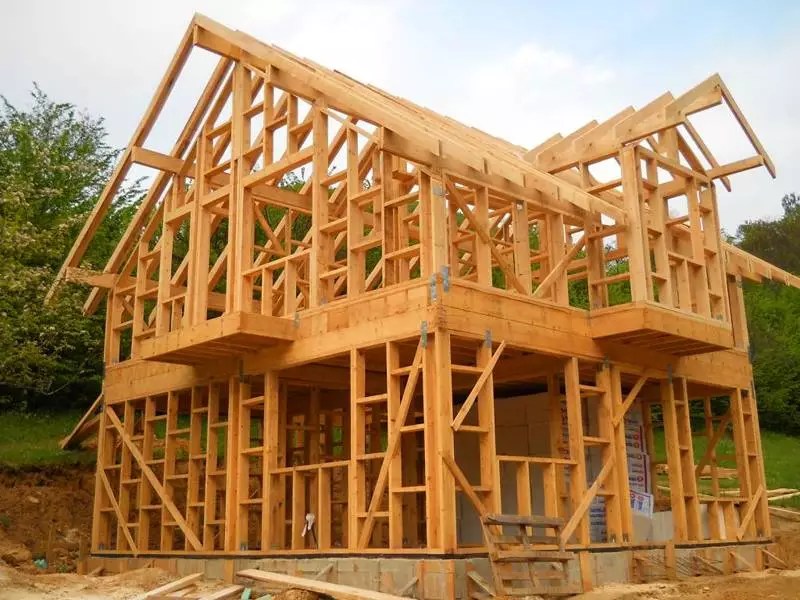

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками.
Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.
Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу.
Итак, начнем собирать каркас стен будущего дома.
Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:
- Сборка стен каркасного дома. Окна и двери
- Установка и крепеж стен вертикально на местах
Сборка стен каркасного дома своими руками. Окна и двери
Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

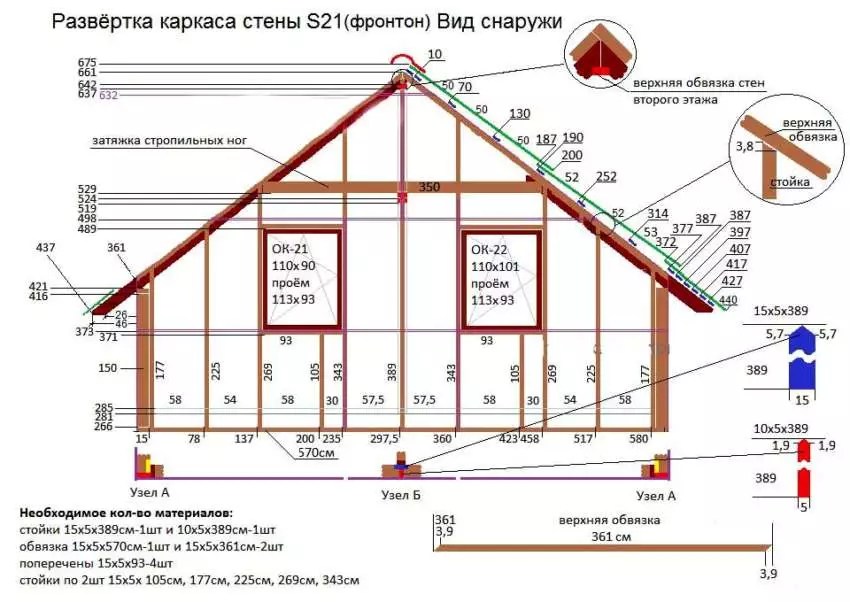

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе , а затем я расскажу обо всем по порядку.
Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:
- В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.
- Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.
- Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки. Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.
- Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.
- Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.
- Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной - они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.
- Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.
- Вот так это выглядит «в живую».
Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.
Установка стен на места
Стоит отметить, что при сборке стен, необходимо использовать шнур, натягивая его от одного угла к другому, иначе, углы будут ровные, а стены - нет.
Верхняя обвязка и усиление конструкции
Итак, каркас стен собран, теперь необходимо сделать верхнюю обвязку из такой же доски, как и стены.
Верхняя обвязка необходима, в первую очередь, для более крепкого сцепления углов, а также придаст единство всем частям каркасных стен и распределит между ними нагрузку.
Для этого необходимо поверх стен, по всему периметру, включая внутренние несущие, пробить доску гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см. За исключением углов, где напуск будет равен толщине стены.
Следующим этапом нашей инструкции будет усиление всей конструкции в целом. Существует несколько вариантов, самый распространенный – усиление с помощью фанеры или OSB-плиты.
Как правило, пробив листами OSB-плиты одну сторону по всему периметру (внутреннюю или наружную), каркас дома уже становиться очень жестким.
Внутренние перегородки каркасного дома
Устройство внутренних перегородок почти ничем не отличается от устройства внешних стен, за исключением того, что к ним более мягкие требования в плане толщины и утеплению.
- Внутренние перегородки, в отличие от внешних стен, можно делать меньшей толщиной. Тут все будет зависеть от предпочтений и комфорта по звукоизоляции.
- Утеплитель, внутри перегородок, будет служить, в первую очередь, звукопоглощающим материалом, нежели теплоизоляцией.
- Внутренние перегородки допускается утеплять без гидроизолирующих и пароизолирующих материалов.
Это все основные отличия внутренних стен от наружных, в остальном они устраиваются точно так же.
Шаг №5: Крыша каркасного дома
Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.
Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.
Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье. Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.
Шаг №6: Утепление каркасного дома
Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок.
Более подробно об утеплении каркасного дома своими руками , Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.
Выбирая утеплитель для стен каркасного дома, необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.
Вот небольшая инструкция по утеплению каркасного дома своими руками:
- Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
- Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.
- Утепление пола происходит таким же образом.
- Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
- После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
- В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.
Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками , несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства.
Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.
Каркасное домостроение широко распространено в США, скандинавских странах, западной Европе, однако не получило должного признания на постсоветском пространстве. В последние годы быстровозводимые щитовые дома завоевывают все большую популярность, что связано, в первую очередь, с легкостью их возведения и относительной дешевизной такого строительства.
Строительство каркасного дома — процесс нетрудоемкий и не требует применения тяжелой техники.
Технология строительства подобного дома довольно проста, однако несколько отличается для двух основных разновидностей: щитового и каркасно-рамочного. Предполагается, что на момент начала строительства проект у вас уже готов и согласован, соответственно, расчеты не являются проблемой.
Первый этап: фундамент
Фундамент под каркасный или щитовой дом может быть ленточным, плитным или свайным.
Ленточный фундамент для каркасно щитового дома представляет собой монолитную неразрывную конструкцию (ленту), которая прокладывается под всеми несущими стенами дома. Для такого фундамента потребуется больше материала, чем для свайного, но его можно использовать для постройки на менее плотном грунте. Кроме того, в доме с таким фундаментом есть возможность сооружения подвала.
Если решено делать ленточный фундамент, то в первую очередь необходимо разметить ростверк, внутренний и внешний, для несущих стен. Необходимые инструменты: колышки, прочная веревка, измерительный прибор. При разметке учитывают, что ширина фундамента должна быть на 10-15 см больше ширины стен.
В траншею насыпается песчаная подушка, которая поливается водой. На боковые стенки траншеи укладывается гидроизоляция. Теперь можно приступать к монтажу опалубки. Необходимые материалы и инструменты: доска обрезная, гвозди, пила, гвоздодер. Можно сделать опалубку не из досок, а из специально изготовленных щитов, это займет значительно меньше времени. Опалубку необходимо стянуть сверху и подпереть снизу, как следует укрепив. Внутрь конструкции помещается арматура, которая скрепляется между собой сваркой, проволокой или при помощи специального автоматического пистолета.
Теперь можно приступать к заливке бетона. Бетон готовится в пропорции 1:3, где одна часть цемента и три части песка. После заливки бетона его лучше уплотнить при помощи специального вибратора.
Через 6 дней опалубку можно снять и приступать к дальнейшим работам.
Плитный фундамент представляет собой монолитную плиту по всей площади строения. Такой вид фундамента является дорогостоящим, в каркасных домах используется редко. Принцип сооружения сходен с ленточным, только копается не траншея, а углубление по всей площади основание дома, которое впоследствии заливается по тем же принципам.
Свайный фундамент монтируется намного быстрее при помощи свай заводского производства, количество и диаметр которых зависит от размера и тяжести конструкции. Сваи можно установить самостоятельно, но в одиночку это сделать не получится. Их закручивают по разметке согласно плану. После этого подрезают и бетонируют ствол, монтируют оголовок, на который будет устанавливаться обвязка.
Вернуться к оглавлению
Второй этап: каркас
На выровненную поверхность фундамента необходимо уложить слой гидроизола, после чего можно приступать к монтажу нижней обвязки. Необходимые материалы: специальный обработанный огнебиозащитным составом брус 150х150 мм, саморезы, клей-герметик для древесины. Можно сделать обвязку не из бруса, а из досок 50х150 в два слоя. Раскладывая элементы обвязки перед их соединением, стоит еще раз все перепроверить. Чаще всего используются два вида соединения бруса: под уклоном и прямое соединение в полдоски. Зазоры между фундаментом и брусом нужно герметизировать вспененным полистиролом. Крепить все элементы нужно и на саморезы, и на жидкие гвозди одновременно, по углам брусья могут соединяться анкером или нагелем. Важно не забыть, что на этом этапе брусья не только соединяются между собой, но и крепятся к фундаменту. Это можно сделать при помощи шпилек, залитых в фундамент, либо при помощи анкерного болта. В последнем случае заранее сверлятся отверстия в брусе и фундаменте.
Далее половые балки из бруса 100х150 мм устанавливаются на расстоянии примерно 60 см друг от друга и прикрепляются к нижней обвязке тем же способом (саморезы и жидкие гвозди). На очереди устройство чернового пола из обрезной доски.
Пора приступать к креплению стоек каркаса. При сборке каркаса можно использовать металлические крепежные элементы или саморезы. Гвозди использовать нежелательно. Стойки крепятся на расстоянии ширины полотен утеплителя. Первыми устанавливаются угловые стойки при помощи усиленных стальных уголков либо нагеля, если брусья обвязки соединены таким способом. Угловые стойки дополнительно укрепляются временными укосинами. Далее устанавливаются остальные стойки. Лучше это делать при помощи оцинкованных стальных уголков — это наиболее быстрый и наименее трудоемкий способ. Не стоит забывать про временные укосины для укрепления стоек. Когда все стойки готовы, монтируется верхняя обвязка. Процесс очень похож на монтаж нижней, принципы те же.
Теперь весь каркас укрепляется постоянными диагональными связями, которые обеспечат конструкции устойчивость. Потом на стойки монтируются связующие элементы, ограждающие конструкции оконных и дверных проемов. На всех этапах работ следует пользоваться отвесом и уровнем для контроля правильности монтажа.
Потолочные балки щитового дома можно монтировать с помощью перфорированных кронштейнов или стальных уголков. Метод вырубки более трудоемкий.
Строительство каркасных домов в нашей стране становится все более и более популярным. Все новые технологии являются частью подобных построек, и не имеет значения, по какой технологии дом построен – финской либо канадской. В этой статье рассказывается, как построить дом каркасного типа своими руками, а также расписан каждый этап возведения здания такой категории.
Особенности строительства
Каркасный дом представляет собой строение, в основе которого находится каркас. В целом, это понятно из названия. Сам по себе каркас является основой и своеобразным «скелетом» такой постройки. Каркас устанавливают на заранее подготовленный фундамент, после чего он обшивается специальными панелями. Его утепляют и строят крышу. После завершения всех этих этапов на выходе получается готовый дом.
Следует отметить, что каркасные дома сначала появились в ФРГ, а потом волна их популярности захлестнула Канаду и США. Как раз по этой причине существует не одна технология строительства каркасного дома – канадская, шведская немецкая и так далее. На территории СССР такие дома начали строиться еще в 50-х годах ХХ века. И с того времени интерес к постройкам такого типа существенно возрос и продолжает расти большими темпами.
Плюсы и минусы
Как и все строения, каркасные дома имеют преимущества и недостатки.
Если говорить о преимуществах, то следует отметить:
- Невысокую стоимость строительства. Данная технология считается наиболее доступной, даже если взять в расчет в стоимость отделки и фундамента.
- Высокий темп строительства. Трем строителям достаточно месяца, чтобы возвести дом средних размеров. А если еще строить фундамент и проводить отделочные работы, то им будет достаточно 1,5 – 2 месяцев.
- Небольшие расходы на эксплуатацию. Такой тип дома не требует постоянного обслуживания, в отличие от тех же деревянных домов, где требуется время от времени обновлять фасад.
- Отличная звукоизоляция в комнатах. Если внутри перекрытий, стен и перегородок установить звукоизоляцию, то можно добиться довольно неплохих результатов в этом вопросе.
- Возможность внутри стен проложить коммуникации. Одной из особенностей именно такой технологии будет то, что без каких-либо затрат и применения специнструментов можно прокладывать электричество, трубы отопления, водоснабжения и так далее внутри стены. С эстетической точки зрения это очень большое преимущество.
- Возможность строительства облегченного фундамента. Благодаря именно такой технологии можно использовать так называемые облегченные фундаменты низкого залегания, что позволяет сэкономить и увеличить скорость строительства.
- Экологичность . Основными составными частями каркасного дома, кроме самого каркаса, являются утеплитель, базальтовая и минеральная вата, ГКЛ, а также ориентированно-стружечная плита OSB. Все это – результат переработки исключительно природных материалов, которые повышают эксплуатационные характеристики постройки и не представляют угрозы для человека.
- Сейсмоустойчивость . Дома такого типа могут выдерживать землетрясения до 9 баллов по шкале Рихтера. Именно по этой причине такие постройки крайне популярны в таких странах, как Япония.
- Возможность строительства в любое время года . Нет ограничения на строительство дома в какой-то сезон, если температура не будет меньше -15 градусов по Цельсию. То есть стройка зимой такого дома очень даже возможна.
- Нет причин применять тяжелую строительную технику. Достаточно всего лишь нескольких рабочих, чтобы построить такой дом в короткие сроки.
- Простота доступа к содержимому стены и перекрытий . Конструкция такого дома сделана так, что добраться до утеплителя или внутренних коммуникаций – не проблема. Это дает возможность постоянно модернизировать дом и улучшать его технические характеристики.
- Возможность быстрого и не слишком дорогого демонтажа . Таким образом, дом можно при желании перевезти и собрать в другом месте.
- Не слишком большая толщина стен. Это дает возможность сэкономить лишние квадратные метры и сделать внутренние помещения больше.
- Низкая теплопроводность и теплоемкость различных конструкций. То есть можно существенно снизить затраты на отопление зимой, а также при необходимости легко сохраняется прохлада летом.
- Отсутствие усадки. То есть после строительства сразу можно быстро приступить к осуществлению отделки, а значит, максимально быстро заселиться. Также нет нужды в том, чтобы делать дополнительное отопление помещений, нет риска перекоса стен при усадке и так далее.
- Отсутствие мокрых циклов в строительстве . Возведение дома становится максимально независимым от источников водоснабжения и температуры за окном.
- Большое количество циклов разморозки и заморозки. Дом можно использовать сезонно или наездами и нет смысла поддерживать какую-то температуру, когда там никого нет. А прогрев дома занимает очень мало времени.
- Комфортный микроклимат в помещениях. Применение дерева или гипсокартона дает возможность сохранять каркасной конструкции все характеристики деревянного дома, а именно способность диффузировать газы, брать и отдавать влагу.
- Отсутствие щелей . Большое преимущество таких домов – наличие ровных, практически идеальных поверхностей, что дает возможность исключить появление щелей и дыр. А даже если такие и есть, то они отлично заполняются утеплителем. Более того, использование той же ветро- и гидроизоляционной мембраны позволяет исключить попадание каких-либо воздушных масс в толщу стены.
- Простота и легкость внутренней отделки . Большой плюс таких домов – отсутствие необходимости оштукатуривания стен или же создания каркаса. Достаточно просто зашпатлевать стыки и места, где есть саморезы и все – можно клеить обои, ведь выравнивать стены нет необходимости.
Также нет нужды делать стяжку пола, ведь пол уже изначально готов к отделке. Экономия времени и денег тоже налицо.
Отметив все преимущества данных домов, нельзя не сказать и о некоторых недостатках:
- Нужен довольно качественно сделанный проект, а также чертежи, где будут отображены крепления с узлами. Технологически такой дом несколько сложнее, чем обычный, и требует определенных навыков строителей, наличия ряда инструментов и так далее.
- Гулкость перекрытий и конструкции стен. Данный минус есть у всех перекрытий и деревянных стен. Он связан с относительно малым весом конструкции, что не дает в нужной мере гасить серьезные вибрации. Частично данная проблема решается при помощи тепло- и звукоизоляции из 2-ого слоя ГКЛ, тяжелых и плотных базальтно-минеральных утеплителей.
Как можно убедиться, преимуществ у такого типа домов существенно больше, нежели недостатков, а значит, делать выбор в пользу именно такой постройки – довольно неплохое решение.
Виды построек
- каркасно-щитовые или панельные;
- каркасно-бревенчатые или канадские;
- стоечно-балочные или фахверк;
- каркас с неразрезанными стойками;
- каркасно-сточные конструкции.
Все другие варианты могут быть или же с небольшими изменениями таких домов, или же представляют собой комбинирование различных решений. Теперь расскажем о каждом из вышеописанных вариантов подробнее.
Каркасно-щитовые дома производятся обычно на заводе. По проекту сначала делается каркас, после чего панели, перекрытия между этажами и даже кровля. Каждый элемент получает необходимую разметку и все необходимые отверстия. По сути, это своеобразный конструктор. Когда комплект дома готов, он просто доставляется на стройплощадку, где уже начинается его непосредственная установка.
Такая технология очень проста, но для того, чтобы дом был максимально качественным и прочным, следует соблюдать все правила и нормы его строительства.
Если говорить о каркасно-рамочных или канадских домах, то сразу надо сказать о так называемых СИП-панелях. Они представляют собой структурную изоляционную панель, которая является утеплителем, находящимся в обрамлении листов ОСП. Такой вариант является усиленным вариантом панелей для каркасно-щитовых домов. Строение такого типа будет возводиться по технологии «Платформа».
Три слоя такой панели соединяются друг с другом при помощи бруса по варианту «шип-паз» с использованием клея на основе пенополиуретана. В производстве СИП-панелей также применяется пенополиуретан, который является довольно высокоэффективным утеплителем. Для того чтобы увеличить прочность, вышеупомянутые слои подвергают прессованию.
Следует сразу сказать, что качественные СИП-панели могут быть изготовлены лишь в заводских условиях.
Еще один вариант домов – это сделанные по немецкой технологии. По сути, это один из вариантов использования методики платформы. Данная технология подразумевает укладывание в щиты теплоизоляции и коммуникаций. Осуществляется и установка окон, сборка перекрытий и первичная отделка стен. Все это делается только в заводских условиях. Довольно серьезным недостатком является необходимость использования грузоподъемных механизмов.
Если говорить о каркасно-рамочном методе строительства, то у него есть существенное отличие от панельного: сборка каркаса дома идет на строительной площадке в виде рамок, которые не обшиты. Только когда монтаж конструкции завершен, начинается ее обшивка и утепление.
Такие дома – наилучшее решение для тех, кто хочет построить дом самостоятельно. Преимущество таких домов в том, что владелец видит полностью, из чего делается дом, как проводятся работы и осуществляется сборка.
Следует отметить, что каркас дома может быть выполнен необязательно из дерева. Сейчас популярными являются металлические каркасы, выполненные из легких стальных тонкостенных конструкций и так далее.
Использование этой технологии дает возможность реализовать наиболее интересные архитектурные замыслы не только на начальном этапе, но и позднее, если вдруг потребуется провести перепланировку.
Еще один тип домов, который возводится по немецкой технологии – стоечно-балочный, или фахвер. Этой технологии довольно много лет, и она предполагает строительство домов из секций. Они делаются из горизонтальных балок, вертикальных стоек и укосин. Особенность фахвера заключается в том, что каркас с балками не прячется за обшивкой, а как раз выносится с внешней стороны дома.Обычно каркас делается из толстого бруса, который имеет сечение 100 на 100 или 200 на 200 миллиметров.
Пространство между балками и стойками заполняют определенными материалами. Ранее использовались блоки из соломы и глины. Сейчас же используют кирпич, плиты ОСП, глинобитный материал и так далее.
В наших условиях делать такой типа дома не стоит, так как конструкции потребуется довольно серьезное утепление. Но такой вид имеет довольно оригинальный вид.
И последний тип, на котором следует остановить внимание – это каркасно-стоечные конструкции. Такие дома с неразрезанными стоками еще называют финскими. Они чем-то похожи на дома, которые сделаны по шведской технологии. Цельные вертикально расположенные стойки, которые проходят через два этажа, являются основным элементом каркаса. Для того чтобы обеспечить высокую прочность конструкции, стойки должны быть установлены строго вертикально.
Перекрытия между этажами устанавливаются на опорные доски, которые были врезаны в балки. Неразрезные стойки стягиваются лагами перекрытий, конструкция становится жесткой. Этот тип конструкции характерен тем, что вертикальные стойки выполняют роль свай. Именно на них ложится основная нагрузка. Также можно усилить жесткость при помощи горизонтальных балок.
Устройство конструкции
Создание конструкции начинается с разработки грамотного проекта. Чертеж с размерами дома и вообще максимально полная схема строительства, где не только изображено строение, но и максимально прорисованы все его элементы – это лучший вариант, который должен быть. В проекте, который, кстати, полностью должен соответствовать СНиП, должны быть максимально отражены инженерные, конструктивные, архитектурно-строительные и другие особенности. Например, если предполагается делать перекрестный дом с мансардой, то она уже должна быть в проекте.
Все это сделано для того, чтобы инженерные задумки мог максимально легко воплотить в жизнь даже человек, который не слишком разбирается в строительстве домов.
А при необходимости можно посмотреть, как будет финально выглядеть тот или иной дом на сайте подрядной организации, у которой вы рассчитываете заказывать проект. Также важный момент касается нормативной документации. Дело в том, что ошибок такая технология не прощает и потому, чтобы быть уверенными в том, что ваш проект полностью соответствует всем нормам и ГОСТам, следует самостоятельно его перепроверить по СП 31-105-2002 под названием «Проектирование и возведение энергоэффективных одноквартирных жилых домов с каркасом из дерева».
Правила возведения
Если говорить о правилах возведения таких домов, то главным можно назвать принцип того, что неукоснительно должна соблюдаться технология строительства. То есть дом имеет пропорции 4х4 или 6х4, то так и должно быть. Или если размер какой-то комнаты должен быть 3х6 м, а в какой-то комнате должен использоваться элемент 10х10, то нужно следовать именно таким размерам.
Любое отклонение рискует нарушить весь процесс строительства и результат может получиться довольно плачевным.
Строительство должно иметь следующие этапы:
- создание фундамента;
- обвязка, создание изоляции и формирование напольного покрытия;
- создание стен;
- формирование перекрытий и работа с ними;
- создание стропильного механизма и последующее формирование кровли;
- работа с утеплителями.
Только в такой последовательности можно возводить каркасные дома, иначе вы рискуете создать постройку, эффективность которой будет существенно ниже запланированных показателей.
Выбор и расчет материала
Прежде чем приступать к строительству, необходимо выбрать материал, из которого вы будете строить дом, а также рассчитать, сколько вам его понадобится, чтобы зря не переплачивать, но в то же время его хватило на реализацию всех задуманных идей.
В первую очередь, следует подумать о расходе пиломатериалов. Но тут зависит все от того, из чего вы будете делать каркасный дом: из дерева, из бруса или, может, доски. Например, для строительства щитового дома нам понадобится:
- брус различного сечения;
- обрезная доска с сечением в 2 сантиметра, а также такая же доска, но с сечением в 5 сантиметров;
- доски шпунтованные с сечением в 2,5 сантиметра.
Сделать расчет стоимости стоечного и поперечного бруса не так просто. Здесь следует брать в расчет размеры будущего строения, то есть его площадь, а также категорию теплоизоляционного материала, который будет применяться при строительстве.
Также если говорить о расходе других материалов, то потребуется сделать:
- фундамент;
- гидро- и теплоизоляцию;
- ветрозащиту и пароизоляцию;
- кровлю;
- внутреннюю и внешнюю отделку;
- различные инженерные коммуникации – электропроводку, водосток, снегозадержатели, канализацию и так далее.
Кстати, расчет этих систем необходимо делать лишь тогда, когда владелец дома определился с материалом кровли и коробкой дома. Именно от этих двух моментов и требуется отталкиваться в дальнейшем.
Естественно, что если человек готов тратить средства для формирования резерва прочностного запаса постройки, то столь скрупулезно расчет можно уже не проводить. Но, как правило, каркасные дома строят как раз по причине того, что они дешевы и доступны.
Инструменты
Создание каркасного деревянного дома можно осуществить при помощи обычного набора инструментов. В этом еще одна прелесть каркасной технологии для простых людей. Нет необходимости использовать ни спецтехнику, ни какой-то дорогостоящий инструмент. Но в то же время, если распиливать доски с помощью простой ножовки, а гвозди забивать обычным молотком, то можно строить дом и годами.
Если есть возможность использовать пневматический или электрический инструмент, то результат и скорость строительства улучшится существенно.
Так, для проведения работ на различных этапах понадобятся различные инструменты. Например, во время подготовки участка и фундаментных работ нужно будет иметь:
- совковые и штыковые лопаты;
- тачку;
- ведра;
- рулетки;
- отвесы;
- маркеры;
- карандаши;
- водные уровни.
На этапе сборки каркаса нам понадобится:
- пила;
- дрель-перфоратор;
- рубанок;
- гвоздодер;
- топор;
- молоток.
К тому же понадобятся различные вспомогательные элементы – веревки, электроудлинители, а также мелкий инструмент, включая крепеж различного типа и гвозди.
Существенно ускорит строительство и не будет лишним современный инструмент. Например, подготовку частей каркаса удобнее делать при помощи электрической дисковой пилы. А еще лучше, если для работы применяется особенная торцевая пила, имеющая стационарное основание. А та же дисковая электрическая пила будет отличным вариантом для монтажа каркаса.
Для быстрого и качественного забивания гвоздей следует использовать пневмомолоток с компрессором. Этот инструмент нельзя назвать дешевым, но зато производительность труда будет тут существенно выше.
Кроме того, в процессе сборки каркаса не будет лишним использование электрического рубанка, а также электролобзика. Рубанок нужен для исправления дефектов пиломатериалов, а также для того, чтобы подогнать элементы каркаса друг к другу. А электролобзик не будет лишним для точного монтажа стропильной системы кровли.
Пошаговая инструкция
Как уже было сказано, каркасные дома строятся исключительно по четко отлаженной технологии, то есть поэтапно.
Фундамент
Создание фундамента – довольно сложный и очень ответственный процесс, который задает тон удачной реализации проекта дома. При создании фундамента необходимо учитывать массу факторов, начиная от геологической картины на участке и заканчивая высотой расположения подземных вод и так далее.
Как правило, чаще всего делают свайно-ростверковые фундаменты. Их можно быстро построить, они надежны. Кроме того, такая основа не требует больших материальных вложений. К тому же такая платформа будет равномерно передавать нагрузку всем опорам.
Бурить скважины для свай необходимо буром. В качестве опалубки можно использовать рубероид, свернутый в трубы определенного диаметра. Внутрь свай устанавливается 3-4 прута арматуры, которые связаны между собой в виде квадрата или треугольника. Их необходимо нарезать так, чтобы над поверхностью сваи торчало не менее 70-80 сантиметров прута.
Заливать все лучше всего бетоном марки от М25 и больше.
После того как сваи были залиты, следует установить опалубку, в которую будет уложена арматура. Продольные прутки соединяем с загнутыми частями арматуры из свай. Следует также оставить в ленте отверстия для подводки коммуникаций и вентиляции. В ленте фундамента потом будет прикрепляться брус для обвязки. Чтобы его установить, в ленте закрепляют шпильки. Их ставят через каждый метр-два.
От каждого угла в обе стороны необходимо отступить по тридцать сантиметров. Тут шпильки обязательны. В остальных местах это уже зависит от габаритов дома, но нельзя их монтировать реже, чем через два метра. Следует сказать, что именно шпильки являются единственным связующим звеном между фундаментом и каркасом дома. Поэтому лучше не жадничать. Вообще, шпилек должно быть не менее двух в одной стене.
Когда все готово, необходимо заливать бетон. После этого, чтобы он не сох, а становился крепче, его лучше укрыть полиэтиленом. В случае, если температура после заливки фундамента держится в пределах около + 20 градусов, то через четыре-пять дней можно продолжать строительство.
В этом случае бетон уже будет иметь 50 процентов своей прочности. А если температура ниже, сроки ожидания будут больше.
Пол
Для того чтобы сделать пол, сначала необходимо сделать гидроизоляцию фундамента. Для этого необходимо использовать гидроизол, битумную мастику и рубероид. Сначала кладется жидкая изоляция, после чего следует очередь рулонной изоляции, а уже сверху крепятся лежни – сухие доски. Их края следует выровнять по фундаментной высоте. На первый слой досок кладется второй, чтобы скрыть щели, которые могут образоваться.
К лежням крепятся обвязочные доски. Их необходимо поставить на ребро, выровнять, после чего прикрепить с помощью гвоздей к своей основе. Теперь осуществляется установка лаг – здесь будет все также, как при установке обвязок. То есть их можно прибить косыми гвоздями.
Теперь можно начать утеплять пол. Существует масса способов сделать это. Одним из них является использование недорогого пенополистирола. Его толщина должна быть 15 сантиметров. Он укладывается в два слоя, чтобы перекрыть швы и стыки. Также можно пройтись по периметру герметиком, чтобы обеспечить максимальную изоляцию поверхности. После изоляции остается настелить черновой пол из досок, а также слоя фанеры.
Если она будет велика и в толщину будет около 1,5 сантиметра, то можно обойтись и без повторного слоя. А если нет, то сделать еще один слой из досок внахлест с первым уровнем необходимо.
Возведение стен
Следующий важнейший этап – возведение стен дома. При этом есть два варианта: или собрать каркас стены на полу, после чего просто поднять его, выставить и закрепить, или же все собирать на месте постепенно. В первом случае обычно осуществляются работы на заводах, а вот во втором – тогда, когда сборка идет своими руками. Для начала прибивается нижнеобязвочный брус, после чего выставляются угловые стойки, потом уже промежуточные, верхняя обвязка. Эту технологию еще называют баллун.
У каждого варианта есть свои плюсы и минусы, но тут все будет зависеть от того, сколько человек работает на объекте.
Если говорить об угловых стойках, то они должны быть или 150х150 миллиметров, или 100х100 мм. В редких случаях используются стойки 50х100. Но тут все будет зависеть от того, насколько маленький дом строится. Если небольшой, то варианта 100х100 мм будет более чем достаточно. Тут все еще будет зависеть от нагрузки и требуемой ширины утеплителя.
Шаг стоек выбирается с учетом нагрузки, но еще расстояние между стойками подбирается исходя из ширины утеплителя. Просвет между ними должен быть на пару-тройку сантиметров меньше, нежели ширина утеплителя. Тогда мусора почти не будет, как и щелей с зазорами.
То есть сначала следует выставить и закрепить угловые балки, после чего смонтировать на них верхнюю обвязку, а уже потом с выбранным шагом вертикальные стойки. Крепление стоек возможно несколькими способами:
- с помощью деревянных нагелей;
- на уголки;
- с врубкой.
Врубка в доску нижней обвязки должна осуществляться не более чем на половину ее глубины. Уголки обычно прикрепляются с двух сторон. Крепление на нагели – старая технология, но ее исполнение довольно сложно. Лучше всего использовать усиленные уголки.
Балки, к которым крепятся двери и окна, должны быть двойными. В этом случае нагрузка больше, а потому и опора требуется более мощная.
Теперь об укосах и раскосах. Если наружная обшивка должна быть из высокопрочного материала, то врезать укосины лучше изнутри помещения, так как они будут временными. Это нужно для сохранения геометрии, пока нет наружной обшивки. Если же обшивка будет наборной, то постоянные укосины должны быть обязательно. Лучше всего использовать по четыре небольшие штуки на каждую: две снизу и две сверху.
Но больше всего вопрос возникает при строительстве углов. Это и не удивительно, ведь это основные узлы соединений. Если брус расположить в углу, то проблем не будет, кроме той, что угол будет холодным. Но сделать каркас дома теплым можно.
После сборки каркаса следует обшить его фанерой или ОСП. Это не только будет отличным утеплителем, но и будет действовать как отличная звуко- и шумоизоляция.
Перекрытие
Балки перекрытия должны опираться на брус верхней обвязки. Существует несколько способов крепления:
- с врезкой;
- на уголки;
- на опорные кронштейны из стали.
Размеры балок и расстояние между ними будет зависеть от того, что будет сверху. Если это второй жилой этаж или же мансарда, то сечение нужно брать больше, а шаг следует делать меньше, чтобы избежать прогибания пола.
Если же сверху будет только кровля и чердак будет нежилым, то есть, по сути, у нас будет перекрытие первого этажа, то это будут совершенно другие расчеты. А если перекрытие второго этажа, то есть именно межэтажное, то расчеты будут, как в первом случае. В одноэтажном доме балки перекрытия одновременно являются опорой для стропил. Именно по этой причине они выпущены на тридцать сантиметров за периметр стены.
Если же будет достраиваться второй этаж, перекрытие обшивается черновым полом второго этажа, а снизу необходимо делать покрытие потолка. То есть получаем своеобразный небольшой «пирог». В этом случае работать над созданием второго этажа дома будет легче, так как его сборка не будет отличаться от первого.
Крыша
Крыша устанавливается уже тогда, когда все стены окончательно построены и полностью закреплены. Остается определить требуемый нам уклон и то, какой будет крыша. Наиболее распространенной является двускатная. Для того чтобы увеличить полезную площадь дома, ряд построек обустраивается верандой. В таком случае проектом дома может предусматриваться несколько типов конструкции крыши: над верандой – односкатная, а над домом – двускатная. А в зависимости от уклона крыша может быть:
- плоская;
- ломаная;
- прямая.
Стропила подбираются таким образом, чтобы между ними можно было осуществить монтаж утеплителя. В качестве образца берут две доски длиной шесть метров и соединяют их в конструкцию в форме буквы Л. Потом их поднимают на крышу, опирают на обвязочный брус таким образом, чтобы свесы составляли 35-50 сантиметров. Теперь конструкция закрепляется ригелем и используется как макет для стропил, которые монтируются через 70 сантиметров друг от друга.
Их соединение в коньке осуществляется по методике в «пол-лапы». То есть сначала устанавливаются стропилы на фронтонах, после чего между ними протягивается нить, по уровню которой осуществляется монтаж всех промежуточных стропил. После этого ставится сплошная или прореженная обрешетка. Именно так делается стропильная система.
Если говорить о покрытии, то состав кровли может быть разным. Как пример, состоять из металлочерепицы или же плиты профнастила. Последний очень легок в установке, имеет сравнительно небольшой вес и малую стоимость. Но у него могут быть разные слои – например, можно установить плиту профнастила и слой металлочерепицы.
Ветрозащита
Для защиты каркасного дома от воздействия природных факторов используется специальная ветрозащитная пленка. Она относится к внешним материалам для фасада. Ее лучше монтировать в теплую погоду. Работы можно начинать лишь после завершения работ по укладке основного теплоизоляционного слоя, а также перед финальной декоративной облицовкой стен. К ак правило, основным теплоизоляционным слоем является специальная мембрана.
Дабы исключить ошибки в установке такой пленки, следует обратить внимание на структуру ее сторон с внешней стороны: одна гладкая, а вторая – с ворсом. Пленку укладывают стороной, где есть ворс, к теплоизоляции.
Рулоны пленки должны иметь на поверхности фирменные логотипы производителя, что является подсказкой, как должна быть уложена такая пленка.
Раскладка ветрозащитного материала может осуществляться вертикально, а также горизонтально. Лучше использовать вертикальный вариант. Горизонтально расположенная полоса пленки просто будет мешать при постепенном ее монтаже.
Установку пленки следует проводить сверху вниз, при этом конец рулона, который свободен, прикладывается к верхней части стены и раскатывается к ее основанию. Обрезать материал можно с помощью ножниц. В качестве альтернативы можно рассмотреть канцелярский нож. Длина куска пленки, которая будет отрезаться от рулона, должна иметь небольшие припуски, чтобы можно быть запустить материал между стенкой и основным утеплителем.
Ни в коем случае нельзя допускать провисания материала. Закрепляется такая пленка дюбелями из пластика со шляпками в виде тарелок, которые отлично прикрепляют пленку к стене. Для одного квадратного метра будет достаточно пяти таких дюбелей. Устанавливая следующую полоску ветрозащитной пленки, следует делать ее внахлест, чтобы не было мест, на которые будет идти воздействие.
Вентиляция
Вентиляция в каркасных домах может быть двух типов:
- естественная;
- искусственная.
Для естественной характерно поступление свежего воздуха через двери и окна, а выход – через вентиляционные каналы в технических помещениях. Это возможно благодаря разности давления воздуха снаружи помещения и внутри него.
Но в каркасном доме естественная вентиляция будет слабой, так как такое строение будет герметичным.
Сделать же вентиляцию в таком доме своими руками можно с помощью приточного клапана. Вентзазор может быть сделан своими руками из пластиковых труб. Также можно использовать асбестоцементные, которые следует осторожно встраивать в каркас, чтобы получить вентиляционный зазор. Упомянутый клапан позволяет обеспечить поступление воздуха.
Снаружи его перекрывают решеткой, чтобы избежать попадания сторонних предметов внутрь. Там устанавливаются фильтры для первичной очистки воздуха, а также шумопоглотитель. Поток воздуха можно регулировать с помощью заслонки. Схема приточного клапана очень простая и можно осуществить монтаж своими руками. Необходимо сделать в стене сквозную дырку, вставить в нее трубу с шумоизоляцией, фильтр, закрепить решетку и сделать заслонку.
Каркасный дом – это быстровозводимый дом не только на даче, но и самое настоящее жилье для постоянного проживания. Технология строительства каркасного дома достаточно проста для человека, имеющего желание построить жилье за один сезон практически своими руками с минимальными затратами. Этапы строительства каркасного дома – наша сегодняшняя тема.
Для начала определимся, что такое каркасный дом. Это каркас (скелет), на который монтируются утеплитель, гидро- и пароизоляция, обшивка, крыша, кровля на крышу.
Главное, с чего надо начинать – разработка проекта будущего дома. Все пожелания могут быть воплощены в жизнь с помощью проектировщиков-профессионалов (если вы сами не являетесь таковыми), без которых правильно построить каркасный дом довольно сложно.
Проект готов, заказаны и закуплены строительные материалы и модули каркасного дома — можно приступать к возведению постройки.
Определяем этапы возведения каркасного дома.
- Фундамент
- Установка каркаса (наружные и внутренние стены, перекрытия)
- Возведение крыши
- Утепление и обшивка стен
- Отделочные работы
Фундамент
Фундамент каркасного дома может быть мелкозаглубленным ленточным, столбчатым или винтовым. Эти подходят для легких строений, каковыми являются постройки типа каркасного дома.
Наиболее оптимальный вариант фундамента для каркасного дома – свайно-винтовой, представляющий собой толстые трубы, имеющие на основании винт. Резьба винта вкручивается в грунт, хорошо фиксируя сваю.
При возведении этого вида фундамента следует учесть уровень грунтовых вод, так как для обеспечения его прочности потребуется качественная отсечная гидроизоляция. Дело в том, что древесина каркаса может вытягивать из бетона, которым укрепляется свая, влагу. Для того чтобы избежать последствий, связанных с этим моментом, существует несколько вариантов: обработка двойным слоем битумной мастики, применение современных материалов типа гидроизола, а также использование указанных материалов в различных сочетаниях.
Установка каркаса
Конструкция каркасного дома – комплект деревянных или металлических стоек, балок и панелей. Щитовой и рамочный – виды каркасов, имеющие различный порядок сборки.
Щитовой каркас не только производят, но и собирают (по желанию заказчика) на производстве. На площадку доставляются готовые модули, остается только собрать готовый дом, следуя пошаговой инструкции.
Если строим дом сами, рамочный каркас – более подходящий вариант. На заводе изготавливаются меньшие по размерам элементы, а их сборка осуществляется непосредственно на строительной площадке.
Рамочный каркас может быть изготовлен из дерева или металла.
Каркас из дерева конструируется из клееного бруса 100-150×10 мм или бревен диаметром 120-140 мм и досок размером 50×100 или 25×100 мм. Для закладки также потребуются бревна или брус.
Требования к древесине зависят от вида возводимых жилых домов. По правилам строительства дом с мансардой, пригодной для жилья круглый год, считается двухэтажным. Для такого дома требуются прочные лиственные породы дерева – бук, дуб, граб.
Если мансарда сезонная, дом относится к категории одноэтажных, которые можно строить из древесины обычных хвойных пород. Однако и здесь есть разница: для строительства одноэтажного неотапливаемого летнего домика подойдет строевой лес, а когда дом предназначен для круглогодичного проживания – древесина должна быть отборной.
Влажность древесины для постройки каркасного дома не может превышать 15 процентов!
Пропитка деревянных деталей конструкции антисептиками (препаратами, предотвращающими гниение дерева) и антипиренами (смесями, предохраняющими древесину от возгорания), в соответствии со строительными нормами, должна осуществляться тогда, когда детали уже подготовлены к сборке, то есть, вымерены и вырезаны.
Металлический каркас
Легкие стальные тонкостенные конструкции (ЛСТК) – технология металлического каркаса. Каркасные дома из ЛСТК возводятся в случае, если нет качественного строительного леса. Недостатком металлического каркаса является появление коррозии, бороться с которой практически невозможно – пропиток и смазок для металла пока не существует.
Общий срок службы металлического каркаса достигает 100 лет, поэтому вариант в принципе можно рассматривать. Особенно если учесть, что дом, собранный по этой технологии, обладает замечательным качеством — достаточно низкой теплопроводностью.
Возведение крыши
Технология каркасных домов хороша тем, что есть возможность создать строение со сложной конфигурацией.
Каркасного дома подбирается с учетом особенностей архитектуры, а также общего веса постройки. Поскольку сам дом достаточно легкий, обязательно должен соблюдаться баланс.
Больше всего для каркасного дома подходят двухскатные и мансардные крыши. Вальмовая (четырехскатная) крыша – отличное решение для ветренной местности. Многощипцовая крыша украсит дом со сложной архитектурой.
При проектировании дома эти моменты учитываются, но следует правильно выбрать кровельный материал.
В качестве кровельного материала для крыши каркасного дома наиболее часто используется листовая кровля (металлочерепица, шифер, ондулин). Срок эксплуатации этих материалов достаточно велик, а внешний вид облагораживает строение.
Обшивка каркаса
Схема устройства каркасного дома подразумевает обшивку стоек каркаса специально предназначенными для этой цели материалами. Среди них водостойкая фанера, плиты ЦСП, ОСП и ГринБорд (Green Board).
Фанера и плиты ЦСП (цементно-стружечные плиты) используются редко. Причины тому – высокая стоимость (фанера) и качественные характеристики (плиты ЦСП имеют большой вес и недостаточную прочность).
Самый распространенный обшивочный материал – ориентированно-стружечная плита (ОСП). Плита представляет собой склеенную и спрессованную древесную щепу, уложенную в разных направлениях. Такое расположение щепы делает плиту максимально прочной, что немаловажно при возведении каркасного дома.
Наиболее интересный вариант для обшивки каркасника – фибролитовые плиты Green Board. Это материал, сочетающий в себе натуральность древесины и прочность кирпича. Обшивка из ГринБорда отличается высокими водостойкостью и теплоизоляционными свойствами. Фибролитовые плиты обеспечивают создание комфортного микроклимата в помещении. В условиях высоких температур из них не выделяются вредные вещества, что подтверждает их безопасность для здоровья человека.
Использование фибролитовых панелей при строительстве каркасных деревянных домов увеличивает их долговечность до 100 лет. Удивительно, но факт: чем «старше» панель Green Board, тем она прочнее!
Утепление
– чрезвычайно важный этап в процессе монтажа каркасных домов. Степень утепления зависит от назначения постройки. Согласитесь, есть разница – жить в доме только летом или круглый год. Для сезонного использования жилища достаточно минимального утепления, для круглогодичного проживания необходимо утепление на все сто.
Самый недорогой и часто применяемый утеплитель – пенопласт. Знакомый всем материал легок и прост в использовании. Но только в обычных условиях. В ситуации, когда стена дома под воздействием солнечных лучей может прогреться до 50°, а иногда и выше, пенопласт просто-напросто рассыпается. В таком виде быть утеплителем он не может.
В случае возгорания пенопласт выделяет ядовитые вещества и становится смертельно опасным для человека.
Идеальным утепляющим элементом каркасного дома выступают минераловатные утеплители. На рынке строительных материалов представлено несколько видов изделий из минваты, в частности, минераловатные плиты и маты. Оба вида можно использовать при возведении каркасного дома, но назначение у них разное.
Для утепления стен следует использовать плиты, так они держат форму и не прогибаются. Проще говоря, в процессе эксплуатации плиты не подвергаются деформации.
Мат, как более мягкая конструкция, лучше подходит для утепления горизонтальных поверхностей, например, пола или межэтажных перекрытий.
При выборе минеральной ваты следует обращать внимание на такой показатель как длина волокна. Длинноволокнистая минвата более безопасна для человека и обладает повышенной влагостойкостью по сравнению с коротковолокнистой.
Отделочные работы
Заключительный этап строительства каркасного дома – наиболее простой и приятный.
Украшать дом изнутри и снаружи на свой вкус можно начинать сразу после окончания работ, которые необходимы для прохождения предыдущих этапов. В этом еще одно преимущество каркасного дома, построенного с учетом всех нормативов и правил: минимальная усадка дает возможность начать использовать строение по назначению в максимально короткие сроки.
Заключение
В данной статье очень коротко описано, как построить каркасный дом. Освещены основные этапы строительства, а также некоторые тонкости, которые могут подсказать, как правильно строить каркасный дом.
