Строительство без проектной документации. Проектная документация на строительство объекта

Архитектура и строительство существуют столько же, сколько развивается человеческое общество. Эти отрасли видоизменяются и переживают падения и подъемы в зависимости от этапов и эпох. Потребность в работниках сферы строительства, таких как проектировщики, архитекторы, техники, геодезисты, остро ощущается вплоть до сегодняшнего времени. Все они работают над созданием проектов линейного, капитального строительства, последовательно применяя нормы и технические условия возведения строений. Проектная документация на строительство объекта обеспечивает экономичное строительство, закладывает в расчеты основы прогрессивных методов.

Регламентация состава проектных документов

О том, что входит в комплекс бумаг проектной документации, разъясняется в «Положении о составе разделов проектной документации и требованиях к их содержанию».

Постановление под № 87 принято в феврале 2008 года, почти вся информация по этому вопросу содержится в Градостроительном кодексе, в 48-й статье.

Заказчик предоставляет генеральному проектировщику в соответствии с приказом на строительство исходные данные, по которым происходит разработка проектной документации на строительство. Основные данные содержат градостроительные ограничения и условия, включают проектное задание.

Сфера применения Положения

Условия и нормы существующего документа применяются, если разрабатывается проектная документация на строительство объекта:

• Зданий капитального строительства всех видов.
• На отдельные разделы строительства, например частичную реконструкцию, капитальный и другие зданий и сооружений.

Виды объектов, попадающих под действие Положения

Параграфы условий проектирования распространяются на:

1. Производственные здания, к ним относят все строения для выпуска продукции и оборонные сооружения, не входят в этот список линейные объекты.
2. Строения непроизводственной сферы, в эту категорию попадают социально-культурные, жилищные, бытовые и коммунальные объекты строительства.
3. Сооружения линейного типа, которые подразумевают автомобильные трассы, железнодорожные пути, трубопроводы, ЛЭП, газовые магистрали.

Разделение документации

В соответствии с нормами Положения разделение документации осуществляется на:

• проектные разработки;
• рабочий проект.

Понятия определяют не этапы подготовки проектных документов, они обозначают различные пакеты документов. Суть разделения проектного процесса на стадии заключается в том, что необходимые документы разрабатываются не сразу, а в соответствии с двумя этапами.

Первая стадия «П»

Первоначальный этап (стадия «П») - проект принимается в общем объективном виде без применения детализированных решений. Выбирается тип строения, его размещение, определяется конструктивное, планировочное и архитектурное решения, закладывается метод возведения, закрывается вопрос по технологическим схемам строительства. На этом этапе делается сводная смета, дается общая характеристика объекта строительства.

Указанный пакет первичной документации подвергается процедуре государственной экспертизы, где даются оценки и замечания для устранения недостатков. После корректировки проект принимается или отклоняется заказчиком.

Последующая стадия - «РП»

Вторая стадия - «РП» - заключается в составлении рабочего проекта, в который входит подробная документация. Все общие решения проходят деталировку. Основные чертежи, принятые на стадии «П», подробно расшифровываются при помощи подробных разрезов, эскизов, пояснений к узлам. На этой стадии в соответствии с общими расчетами составляются и другая подробная документация. Документы рабочего проекта передаются непосредственно строителям на площадке, бумаги стадии «П» исполнителям не передаются.

Служит для реализации в процессе ремонта или строительства инновационных и экономичных технологических решений. В Положении нет указаний по вопросу последовательности разработки рабочих чертежей и текстового комментария, поэтому состав рабочей документации определяется исходя из требований заказчика. Инвестор или застройщик решает, какие бумаги будут входить в рабочий проект, в зависимости от нужной детализации решений, это пожелание указывается при выдаче задания на выполнение чертежей, с его учетом ведется разработка и согласование проектной документации.

В разработке документации в двух стадиях есть свои преимущества, которые заключаются в том, что переделке в случае неудачного решения подлежит не вся документация, а только некоторые ее части. Если строительство или реконструкция объекта включает небольшие объемы, то две объединяются в одну общую, когда все вопросы решаются сразу.

Что входит в окончательный состав проектно-сметной документации?

В него входит рабочая и является главным отличием от когда в окончательном варианте остается только рабочий проект. Документы являются дополнением друг к другу. Проектная документация на строительство объекта капитальной группы непроизводственной или производственной категории содержит бумаги, соответствующие двадцати разделам:

1. Планировка организации строительных работ на участке.
2. Принятые архитектурные варианты строительства.
3. Пояснительная записка к проекту дома.
4. Разработанные объемно-планировочные и конструктивные решения.
5. Информация об инженерных сетях, оборудовании, список технических мероприятий, обоснование технологических процессов.
6. Разработанная система электрической проводки и снабжения.
7. Чертежи водопроводной системы.
8. Схема устройства канализационной очистки.
9. Система подачи отопления, расположение тепловых магистралей, кондиционирование внутреннего пространства.
10. Расположение системы связи.
11. Газопроводные магистрали и приборы.
12. Технология производства работ, учитывающая планы этажей.
13. ПОС (проект организации строительства).
14. Описание мероприятий по демонтажу существующих строений капитальной группы.
15. Список действительных мероприятий по охране окружающего пространства.
16. Перечень действий по обеспечению пожарной безопасности.
17. Конструктивные элементы здания по облегчению передвижения инвалидов.
18. Список мероприятий по соблюдению энергетической целесообразности и снабжения строений приборами учета использованных ресурсов.
19. Смета общая и соответствующие локальные на возведение постройки.
20. Другая документация в особых случаях.

Исходные проектные данные

Представитель генерального проектного ведомства и заказчик или застройщик определяют класс возводимого объекта и сложность, в зависимости от этих данных устанавливается число проектировочных стадий. Продолжительность строительства зависит от вида, сложности постройки, вариантов технологического и технического решения, предусмотренных трудовых ресурсов и используемых механизмов.

Исходные данные включают в себя ограничения и технические условия, предусмотренные Градостроительным кодексом, задание на строительство по требованиям заказчика, его основные показатели и параметры, стоимость строительства. Задание на проектирование и строительство составляется и утверждается в согласовании инвестора, заказчика и застройщика и представителем генерального проектного ведомства.

Проектная документация на строительство объекта содержит задание, составленное с учетом строительных норм и правил, отраженных в СНиП. Для правильного заключения договоров разработаны общие условия их заключения. Стоимость строительства рассчитывается исходя из государственных норм и стандартов. В наименовании строительного объекта содержится информация о типе работ (реконструкция, ремонт, строительство) и адресное расположение.

Эти данные не изменяются на всех стадиях проектирования, рабочий проект содержит то же название.

Число стадий проектирования в зависимости от сложности объекта

Сложность строительства влияет на выбор количества стадий проектирования:

• Для строений первой и второй групп сложности проектирование происходит в одну стадию, носящую название рабочего проекта «РП».
• Постройки непроизводственной сферы требуют разработки эскизного проекта «ЭП», производственные и линейные объекты представляются в технически-экономическом расчете «ТЭП», для обеих групп требуется завершительная стадия «РП».
• Для объектов, отнесенных к третьей категории сложности, проект разрабатывается в двух стадиях - проект «П» и рабочая документация «Р».
• Три стадии предусмотрено для построек четвертой и пятой групп сложности, Первая включает в зависимости от назначения здания стадию «ЭП» или «ТЭО», затем стадии «П» и «Р».

После того как утверждены и одобрены стадии «ЭП», «ТЭП», «ТЭО» и «П», они становятся основой для разработки последующих проектных этапов. Иногда по решению инвестора стадии могут меняться местами, и вначале следует разработка этапа «Р».

Генеральный проектировщик совместно с заказчиком вправе изменить количество стадий посредством согласованного решения. Для разработки отдельных разделов сметных и проектных документов привлекаются исполнители, обладающие сертификатом на свою деятельность, или в некоторых случаях работники без такого свидетельства. И те и другие ставят свои подписи под соответствующими разделами проекта, ими заверяется пояснительная записка, образец которой содержит поясняющую информацию. На титульном листе ставится печать.

Материалы всех разработанных стадий передаются инвестору или застройщику генеральным проектантом в виде бумажных носителей, их количество составляет четыре экземпляра. Если к выполнению проекта привлечены субпроектанты, то количество экземпляров возрастает до пяти.

Комплект рабочих чертежей, по которым предполагается выполнение работ непосредственно на строительной площадке и предстоит возведение нескольких одинаковых построек, передается в четырех экземплярах только одному объекту, а на остальные предназначается по двум комплектам. Если строения отличаются, то на каждое здание выдается по четыре экземпляра.

Инженерно-технические расчеты, экономические, экологические обоснования, которые не должны включаться в комплект проекта, данные инженерных изысканий и проведенных обследований сохранены у генерального проектанта и подлежат выдаче по требованию застройщика во временное пользование. Для этого заключается договор, содержащий условия подряда.

Задачи инженерных изысканий

Данные инженерных изысканий получаются в результате проведения специального вида работ, выполняемых перед началом проектирования любого объекта с целью изучить геологические условия на месте предполагаемого строительства и близлежащих территорий. Изучаются свойства почвы, содержание влаги и глубина ее прохождения, делается разрез грунта, выявляются неблагоприятные явления.

После проведения исследований делается техническое заключение о пригодности грунта в этой местности под запланированное строительство. Для проведения инженерно-геологических изысканий между заказчиком и специализированной организацией заключается договор на определение пригодности почвы. Наличие сертификата дает возможность дать обоснованное заключение по свойствам грунта.

В основе проведения лежит правовая и нормативная база, исполнитель получает техническое задание на проведение работ, в рамках которого передается топографический план местности под будущее строительство, разрешение на возведение постройки, план землеотвода и план строительства дома. Инженерные работы включают:

• геологический и техногенный контроль;
• проверку несущей способности грунта под устройство фундаментов и оснований;
• оценку возможности критического возникновения техногенных катастроф, оползней, землетрясений;
• составляется письменное обоснование работ по защите опасных территорий;
• исследуются компоненты окружающего пространства;
• проводятся гидрогеологические геодезические, геологические, кадастровые изыскания в рамках дальнейшего возведения, использования или демонтажа сооружений.

Инженерно-технические изыскания проводятся как в полевых, так и в лабораторных условиях, ставят целью комплексное изучение условий под строительство. В результате этого появляется информация после обработанных данных исследования. Составление смет в строительстве предполагает закладывать на инженерно-технические изыскания около 5-15 % от стоимости работ.

Пояснительная записка: образец заполнения

Архитектурная часть включает описание расположения строительного объекта относительно крупных населенных пунктов, размер участка, форма и ориентирование его по сторонам света, указываются соседние улицы. Приводится описание рельефа, указывается температура самого холодного и жаркого месяца. Пишется количество осадков, снеговая нагрузка, преобладающее направление ветра, глубина промерзания почвы, растительность.

Следующий раздел - генплан - характеризует план участка, окружение его природными насаждениями, соответствие гигиеническим и санитарным нормам, удаление от дороги и соседнего строения, расположение въезда. На карте показывается роза ветров. Обязательно указываются все функциональные зоны участка, например дороги, хозяйственный двор, зона совместного отдыха, беседки, замощенные площадки, элементы архитектуры и т. д. Обозначаются регулярные садовые насаждения, отмечаются существующие деревья и кустарник.

Описание дома начинается с этажности, описания кровли, материала стен и других ограждающих конструкций, указан тип каркаса, вертикальные и горизонтальные связи, лестницы, приводится планировочное решение. Разрабатывается спецификация помещений на всех проектируемых этажах с указанием площадей комнат. Указывается количество входов и выходов строения, методы аварийной эвакуации, пожарные проемы.

Приводится описание внутренней отделки по всем жилым, хозяйственным и подсобным помещениям с указанием стенового, потолочного и полового покрытия. В обязательном порядке внимание акцентируется на заполнении оконных и дверных проемов.

Внешняя отделка характеризует не только конечный материал, но и утепляющую прослойку, каркас для ее крепления, внимание уделяется отделке цоколя.

Конструктивная часть содержит описание каркасно-объемного решения, за счет каких элементов обеспечивается жесткость и совместная работа элементов, указывается материал несущих элементов и колон.

В описании фундамента указывается глубина заложения для разнообразных участков, материал тела основания, арматурное заполнение. Описывается материал наружных и внутренних стен, кровли, пола, перекрытий.

В окончании пояснительной записки прописывают устройство инженерных коммуникаций всех типов, указывается материал труб, переходников, приводится наименование магистралей и преимущественное расположение.

В заключение следует сказать, что многие заказчики и застройщики частных домов экономят средства и заказывают проект с разработкой неполного перечня чертежей и расчетов. На этом участке работ экономия очевидна, но последующие этапы, в частности работа строителей на площадке, станут настоящей проблемой. Подрядчик будет задавать владельцу участка вопросы, на которые застройщику придется самостоятельно искать ответ или заказывать дополнительные чертежи по второму разу.

Что означает аббревиатура ПСД? Расшифровка ее малопонятна для людей, далеких от строительства. В нашей статье мы поговорим о проектно-сметной документации, разберём смысл этого понятия и состав документов, входящих туда. Данная тема заинтересует тех, кто планирует возведение индивидуального жилья или просто интересуется строительной тематикой.

Что такое ПСД. Расшифровка

Любое строительство требует массы бумаг производственно-технического назначения. Под (такова расшифровка ПСД) понимается перечень тех документов, которые установлены в нормативном порядке для обеспечения реализации проекта и раскрытия его сущности.

Вся она состоит из материалов, имеющих текстовую форму либо существующих в виде схем (чертежей). Задача ее - определить все виды решений - архитектурных, функционально-технологических, конструктивных, инженерно-технических - в целях обеспечения процесса строительства (реконструкции) объектов либо их частей, а также в целях проведения капитальных ремонтных работ.

Данное определение содержится в положениях Градостроительного кодекса (ГК) РФ. На протяжении всего жизненного цикла возводящегося или ремонтируемого объекта ПСД является важнейшим моментом, с которым имеет дело строительная организация. Начало любого процесса строительства, реконструкции либо ремонта - разработка, согласование и экспертиза ПСД.

Когда она требуется, а когда - нет?

Наличие ее совершенно необходимо в случае ведения строительства, реконструкции или ремонта. Под исключение попадают объекты ИЖС (жилые дома, стоящие отдельно, имеющие не более трех этажей, назначение которых - проживание одной семьи). В данном случае в законодательном порядке составлять ПСД не требуется, но по инициативе застройщика она может быть подготовлена.

Для справки: согласно определению ГК РФ, объектами капитального строительства считаются здания (строения), а также сооружения на стадии незавершенного строительства, исключая постройки временного характера, киоски, навесы и т. п.

Что входит в эти понятия

К зданиям относятся строительные системы, обладающие объемом, состоящие из надземной и (или) подземной части, в составе которых - помещения, инженерные сети и системы. Предназначение их - проживание и деятельность людей, размещение производства, хранение продукции либо содержание животных.

Сооружение - система объемного, плоскостного либо линейного вида. Оно может также состоять из наземных, надземных, а также подземных частей. Составляют его несущие и ограждающие строительные конструкции, предназначенные для выполнения процессов производства разного вида, хранения грузов или продукции и временного пребывания.

В качестве общего понятия для зданий и сооружений используется такой термин, как строение. Иногда он несёт второстепенное значение. Подразумеваются хозяйственные постройки, расположенные главным образом на дачных участках либо предназначенные для содержания домашних животных или для вспомогательных целей.

ПСД на строительство: законодательная база

Контракт (по-другому - договор подряда) - тот важный документ, который регламентирует отношения между заказчиком и подрядчиком (строительной организацией). В нём определяется необходимый объем работ и условия их производства, в том числе и стоимость ПСД. В контракте (его приложениях) обычно есть ссылка на перечень имеющейся по данному объекту проектной документации. Там же определяется ответственность за невыполнение условий.

Даже в случае отсутствия таких ссылок подрядчик должен четко представлять себе, что по закону он обязан соблюдать любые проектные решения по ходу строительства. Статья 743-я ГК недвусмысленно предписывает ему строго придерживаться технической документации, определяющей содержание и объем работ, а также прочих требований, включая смету на ремонт или строительство.

Если иные указания в договоре подряда отсутствуют, предполагается выполнение абсолютно всех указанных в и смете работ. Согласно закону, подрядчик несет ответственность за допущенные им отступления от предусмотренных в ПСД требований. Если в ходе строительства обнаруживаются дополнительные неучтенные работы, необходимость их проведения оговаривается отдельно с составлением соответствующей сметной документации.

Отклонение от параметров объекта строительства или ремонта, указанных в проектной документации, допускается лишь на базе вновь утверждённого варианта со внесенными в надлежащем порядке изменениями (статья 52-я Градостроительного кодекса).

Состав ПСД - расшифровка обязательного перечня

Требования к тому, что должно содержаться в каждом разделе ПСД, определяются на законодательном уровне. Регламентирует это также Градостроительный кодекс. Все важнейшие виды деятельности (строительство, реконструкция, ремонтные работы) обязаны сопровождаться строго нормированным видом и количеством документов технического характера, перечень которых определён Постановлением Правительства РФ номер 87, принятым в феврале 2008 года.

Также данную информацию содержит Упомянутое Положение распространяется на объекты и производственного назначения, и непроизводственного, и касается, кроме того, линейных объектов (трубопроводов, железных и автодорог, линий электропередач и т. п.)

Вышеупомянутое положение подразделяет всю проектно-сметную документацию на проектную и рабочую. Подразумеваются не отдельные стадии проектирования, а различные виды технических документов. Согласно принятым нормам, проектирование ведется в одну или же в две стадии. Смысл второго варианта - в поэтапном составлении необходимых для строительства документов.

Что это за стадии

Первый этап состоит из выбора типа объекта, проработки его основных решений, как архитектурно-планировочных, так и конструктивных. Также выбирается способ строительства и принципиальные схемы всех основных технологических процессов, прорабатываются решения, касающиеся инженерного оборудования, ведется сводный сметный расчёт, решаются основные вопросы касательно организации строительного производства.

После разработки документация отправляется на государственную экспертизу с получением общей оценки и необходимых замечаний. Затем проектировщик устраняет выявленные недостатки и передает проект на рассмотрение или утверждение заказчику (инвестору).

Вторая стадия проектирования состоит из разработки рабочей документации (РД). Именно здесь бывают уточнены и детализованы решения, принятые предварительно. Составляются все необходимые рабочие чертежи, сметы локального характера и прочие документы, нужные для непосредственного производства.

Какой метод лучше

К рабочей документации (РД) относятся непосредственно чертежи, а также текстовый материал, использование которого предусматривается в условиях стройплощадки. Как правило, документация, разработанная на первой стадии, непосредственному исполнителю не передается.

Преимущество двухстадийного проектирования заключается в минимуме затрат в случае необходимости переработки проектной документации (если общее решение оказалось неудачным). В настоящее время данный метод проектирования служит основным.

В отличие от него, в случае одностадийного проектирования весь объём ПСД принято подготавливать сразу же. Она содержит все вопросы, как общие, так и частные. Такой вариант удобен в случае небольшого объема проектных работ, для несложных объектов или в качестве типового проекта массового и повторного предназначения.

Роль рабочей документации

Задача рабочей документации в составе ПСД - обеспечение в строительном процессе разработанных технических, архитектурных и технологических решений. Последовательность разработки Положением строго не регламентируется. То есть возможно выполнить её либо одновременно с подготовкой всей ПСД, либо после того.

Состав, объем и содержание определяет заказчик (застройщик) в зависимости от того, какая степень детализации ему требуется. Полностью комплект ПСД на капитальный ремонт или строительство состоит из проектной и рабочей документации, дополняющих одна другую. Рассмотрим, что же входит в состав каждой из них.

Основные разделы проектной документации

Она состоит из пояснительной записки, проекта организации строительства, противопожарных мероприятий, сметы на ремонт или строительство и других основных разделов организации строительного процесса. В составе РД - необходимые для работы чертежи с документами и спецификациями. На основе ее реализуются принятые проектные решения.

Упомянутым выше Положением установлен обязательный состав ПСД в виде 12 разделов - пояснительной записки, схемы планировки земельного участка, архитектурных решений, а также конструктивных и объемно-планировочных, сведений об инженерном оборудовании и инженерных сетях с перечнем соответствующих мероприятий и нужных решений систем электроснабжения, водоснабжения и водоотведения, тепловых сетей, отопления, вентиляции с кондиционированием воздуха, а также сетей связи, системы газоснабжения и подраздела, касающегося технологических решений.

Оставшиеся разделы проектной документации касаются содержания проекта организации строительства (сноса, демонтажа), перечня мероприятий по сохранности окружающей среды и противопожарных мер. Ниже мы приводим образец ПСД - договор на разработку документации (1 лист).

Второстепенные разделы

В дополнительных разделах предусматриваются мероприятия, обеспечивающие доступ инвалидов и соблюдение нужных требований по оснащенности возводящихся объектов приборами по учету расхода энергетических ресурсов.

Один из важнейших разделов (номер 11) представляет собой сметную документацию на строящийся объект. К заключительному разделу относится все прочее, не вошедшее в основной перечень и предусмотренное по закону.

Если речь идет о сооружении то в составе проектной документации можно найти 10 аналогичных разделов. Содержание их - от проекта полосы отвода, технологических и конструктивных решений линейного объекта вместе со зданиями и сооружениями, входящими в его инфраструктуру, до проекта организации строительных работ с необходимостью сноса (демонтажа) имеющихся конструкций.

Точно так же предусмотрены мероприятия, связанные с охраной окружающей среды и пожарной безопасностью. Разумеется, в числе завершающих и наиболее важных разделов присутствует смета на строительные работы.

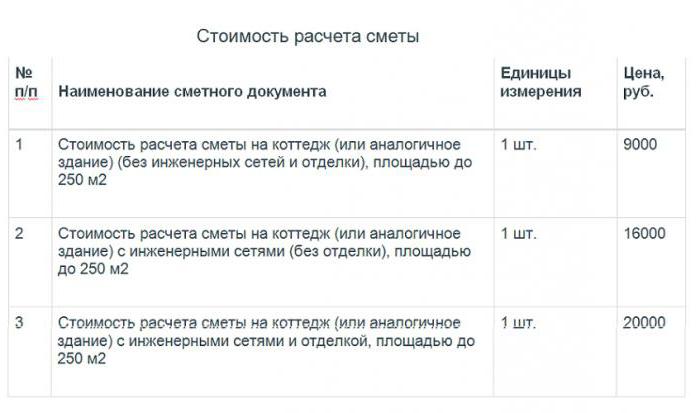

О стоимости ПСД

На стоимость строительно-монтажных работ влияет огромное число всевозможных факторов - от региона строительства, размера возводимого объекта до конкретных расценок подрядчика. Перед составлением сметы определяется перечень работ и рассчитываются необходимые объемы. Для этого желательно обладать максимально просчитанной спецификацией, которая не всегда бывает выполнена полностью и в срок.

Располагая подобным документом, специалист составит смету без особого труда. В самом общем случае (при любом предполагаемом объеме) стоимость работы по расчету ПСД в ценовом отношении составит 10 % от полной стоимости всех работ. При этом минимальная сумма, в которую обойдется разработка любого документа, начинается от 3000 руб.

Составление сметного расчета может идти согласно перечисленных в спецификации позиций или же в расчете на определенный объем строительства. В последнем случае примерную стоимость ПСД можно представить в виде предлагаемой ниже таблицы.

Возможен и такой вариант: имеются необходимые проектные решения, но отсутствует определенность по числу предполагаемых позиций. В этом случае услуги по составлению смет могут указываться согласно следующей форме:

Если строительство ведется поэтапно

При необходимости в случае инициативе заказчика проектная документация может быть разработана на каждый из отдельных этапов процесса строительства или реконструкции (статья 48-я Градостроительного кодекса). Это должно быть указано в задании на проектирование.

Объем проектной документации для каждого этапа строительства разрабатывается с учетом необходимости его осуществления. Весь состав и содержание ее разделов обязаны отвечать требованиям, установленным основным Положением.

ПОРЯДОК РАЗРАБОТКИ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ

Архитектурно-планировочное задание (АПЗ), разрабатываемое заказчиком, отражает требования Комитета по градостроительству и архитектуре и согласовывается с Главным архитектором района (города).

АПЗ включает общие данные по проектируемому объекту (основание для проектирования, характеристика участка под строительство), архитектурно-планировочные требования и рекомендации.

Выбор площадки для строительства производится в соответствии с основами земельного законодательства России. Размеры площадки определяются в соответствии с действующими строительными нормами и правилами, нормативами плотности застройки, с учетом максимального блокирования производственных зданий и сооружений, учетом экологических требований.

Заказчик ходатайствует о предоставлении земельного участка для строительства перед территориальным управлением данного района города, на территории которого предполагается строительство.

Территориальные управления данного района отводят земельные участки в натуре на определенный период времени, отвод закрепляется соответствующим решением территориального управления.

Исходные данные для проектирования составляются заказчиком в соответствии указаниям #M12СНиП #S*, приложения #MА#S, #MБ#S.

_________________

Инженерные изыскания для строительства необходимы для обоснования инвестиций в строительство и разработки проектной документации.

В состав инженерных изысканий входят: инженерно-геодезические, инженерно-геологические, инженерно-гидрометеорологические, инженерно-экологические изыскания, изыскания грунтовых строительных материалов и источников водоснабжения . Инженерные изыскания должны выполняться юридическим и (или) физическим лицом (исполнителями инженерных изысканий), получившими в установленном порядке соответствующие лицензии на их производство.

Материалы инженерных изысканий передаются заказчику в виде отчета, состоящего из текстовой и графической частей, приложений.

Второй этап включает непосредственно проектирование. На этом этапе выполняются следующие работы:

Разработка проектной документации;

Экспертиза проекта;

Утверждение проекта.

Разработка проектной документации осуществляется преимущественно на конкурсной основе, в том числе через торги подряда (тендер).

Основным документом, регулирующим правовые и финансовые отношения, взаимные обязательства и ответственность сторон, является договор (контракт), заключаемый заказчиком с привлекаемыми им для разработки проектной документации проектными, проектно-строительными организациями, другими юридическими и физическими лицами (далее - проектные организации). Неотъемлемой частью договора (контракта) должно быть задание на проектирование. Рекомендуемый состав и содержание задания на проектирование приведены в #M12СНиП #S*.

________________

* Внимание! Документ применяется только в качестве рекомендательного. - Примечание изготовителя базы данных.

Вместе с заданием на проектирование заказчик выдает проектной организации следующие материалы:

Архитектурно-планировочное задание;

Решение на отвод земельного участка;

Исходные данные для проектирования;

Материалы инженерных изысканий;

Утвержденные обоснования инвестиций в строительство.

Основным проектным документом на строительство объектов является, как правило, технико-экономическое обоснование (ТЭО) - проект строительства. На основании утвержденного в установленном порядке проекта строительства разрабатывается рабочая документация.

Проектирование объектов выполняется в одну или две стадии в зависимости от вида строительства и функционального назначения объекта (табл.1).

Таблица 1

Первым этапом при возведении любого строительного объекта является разработка проекта. Этот документ позволит получить различные разрешительные бумаги в соответствующих органах, по нему можно рассчитать смету, контролировать и вести строительный процесс. Основное назначение проектной документации – это руководство для выполнения строительства. Именно поэтому состав проектной документации чётко регламентируется, а порядок утверждения и согласования определён законодательно федеральными нормативными актами.

Понятие проектной документации

Чтобы понять, что такое проектно-сметная документация, нужно представить себе совокупность графических и текстовых материалов, которые содержат целый перечень архитектурных, градостроительных, конструктивных, технологических и инженерных решений. Все эти решения и материалы используются для реализации того или иного строительного объекта.

В зависимости от сложности объекта (он может быть капитальный или некапитальный), трудности задачи, поставленной перед проектным бюро, проектная документация может иметь разную структуру и перечень разделов. От того, какие разделы включает в себя рабочая документация, зависит, какие специалисты будут участвовать в разработке материалов. Также может отличаться состав разделов проектной документации.

Назначение и роль в строительстве

Для начала разберёмся, зачем необходима проектно-сметная документация в строительстве. Основное назначение этих материалов состоит в управлении строительным процессом в ходе реализации объекта строительства. Кроме этого, оформление проектносметной документации является обязательным требованием законодательства. Разработка проектной документации нужна для принятия объекта недвижимости в эксплуатацию. Также различные виды проектной документации могут понадобиться при выполнении перепланировки зданий и проведении реконструкции.

Таким образом, можно сказать, что проектная документация (ГОСТ номер Р 21.1101) нужна для следующих целей:

• согласно законодательным требованиям (при этом обязательно выполняется согласование проектной документации);
• в качестве источника информации для реализации работ по строительству здания или сооружения;
• для определения расходов на возведение той или иной постройки.

По сути, проектная документация на строительство – это совокупность источников и материалов, отображающих для застройщика и заказчика концепцию возводимого объекта строительства. При этом согласно проекту намного проще обеспечивать бесперебойный строительный процесс и снабжение разных структур строительства.

Важно: составленный проект должен соответствовать определённым строительным, планировочным, градостроительным и конструктивным нормам, поэтому к его разработке стоит привлекать только квалифицированных специалистов. Также при этом должны строго соблюдаться основные требования к проектной и рабочей документации.

Организации, занимающиеся разработкой проекта

Изготовление проектной документации (ГОСТ номер Р 21.1101)можно доверить только той организации, которая имеет лицензию на проведение таких работ, то есть на проектирование зданий и сооружений определённой категории. В сети можно найти образец такого проекта, но только сокращённый пример, включающий лишь основные разделы, поскольку в полном проекте содержится масса информации и листов. Внешне в собранном виде проект напоминает целую книгу или большой альбом.

Проектная документация на строительство объекта может создаваться следующими лицами:

1. Самим застройщиком. Например, если вы сами себе планируете построить небольшой дом.
2. Проектной фирмой, имеющей лицензию на выполнение проекта.
3. Если состав разделов проектной документации небольшой, то для выполнения вы можете нанять по договору физическое лицо, например, для этого можно обратиться к высококвалифицированному инженеру с опытом работы.

Важно: если сложность возводимого объекта такова, что требуется согласование проектной документации, то для её разработки лучше обращаться в лицензированную организацию.

При обращении в проектную организацию вы можете быть уверены, что будут соблюдаться все требования к рабочей документации. Более того, как правило, лицо, отвечающее за разработку проекта, выполняет авторский надзор в процессе строительства, то есть следит за соответствием выполняемых работ и проектных разработок. Также проектировщик отвечает за качество документации и соблюдения правила выполнения.

При этом процесс разработки проекта может сопровождаться делегированием некоторых обязанностей другим компетентным лицам. Например, проектная организация может делать только архитектурно-строительную часть проекта, а для выполнения сметной документации может обращаться к другим специалистам.

Чтобы заказать разработку проекта, заказчик должен предоставить исполнителю (проектировщику) ряд сопутствующих документов:

• Градостроительный план или же проект планировки земельного участка, на котором предполагается проводить строительство.
• Технические заключения о проведённых инженерных изысканиях. Если таковых нет, то понадобится задание на их реализацию.
• Если для эксплуатации строительного объекта необходимо подключаться к инженерным сетям, то понадобятся технические условия на подключение, полученные в соответствующих инстанциях.

Требования к проекту и его структуре

Состав проектно-сметной документации и требования к этим документам регламентируются Градостроительным кодексом РФ. Там же оговаривается, что требования, состав и порядок согласования проекта устанавливаются правительством нашей страны.

Состав разделов проектной документации определён постановлением Правительства РФ номер 87, которое было принято 16.02.08 г. Там говорится, что разработка проекта обязательно выполняется при возведении следующих типов строительных объектов:

• для капитальных строительных объектов производственного назначения;
• для зданий и сооружений непроизводственного назначения;
• для линейных объектов.

Для успешного согласования проектной документации состав должен чётко соответствовать законодательно установленным нормам.

Состав проекта

Как постановило Правительство РФ, правильно составленный проект должен включать в себя двенадцать разделов. Также отдельно оговаривает состав разделов проектной документации. Так, в проекте должны быть:

1. Пояснительная записка.
2. Генеральный план. В этот раздел входят градостроительные решения и схема планировки земельного участка с расположением и привязкой проектируемого объекта и обязательным указанием окружающей застройки.
3. Раздел, содержащий в себе весь перечень архитектурных решений (планировка, фасады, разрезы).
4. Объёмно-планировочные решения относительно будущей постройки и конструктивные решения.
5. Технологические решения с пояснительной запиской.
6. Сведения об инженерной инфраструктуре, технических мероприятиях, сетях обеспечения.
7. Проект организации строительного производства.
8. Если в ходе строительства предполагается произвести снос капитальных строительных объектов, то это должно быть подробно отражено в отдельном разделе.
9. Раздел, связанный с мероприятиями по охране окружающей среды.
10. Отдельный раздел делается и для описания мероприятий, которые предпринимаются для облегчения доступа в строение маломобильных групп населения.
11. На мероприятия, направленные на повышение энергоэффективности строительного объекта, отводится также целый раздел.
12. Сметный расчёт.
13. Пакет используемых документов и литературы.

Стоит добавить, что некоторые разделы содержат определённые подразделы. Например, раздел об инженерной инфраструктуре содержит в себе подразделы о сетях электроснабжения, водоснабжении и канализации, отоплении и вентиляции, газоснабжении, кондиционировании и связи.

Если в составе проекта должны присутствовать другие разделы, которые не включены в список обязательных разделов, утверждённых законодательно, то перечень этих пунктов оговаривает в договоре между заказчиком и исполнителем проекта.

Важно: если проект реализуется за счёт использования бюджетных средств, то в составе проекта должны быть все законодательно утверждённые разделы и подразделы. Такие строительные объекты проходят строжайшее согласование проектной документации.

Структура проекта

В составе любого проекта должны быть графические и текстовые материалы, которые будут давать полную информацию о строящемся объекте. В частности текстовые материалы должны содержать:

• полные сведения о строительном объекте;
• описывать различные архитектурные, строительные и технические решения;
• давать пояснения и ссылки на нормативные документы, сортаменты строительных материалов и иные источники, которые задействуются в ходе разработки проекта;
• все решения, которые были приняты в проекте, должны обосновываться расчётами.

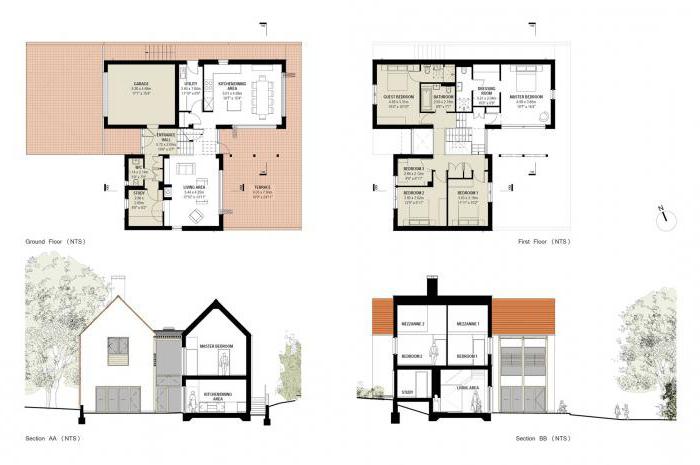

Что касается графических материалов, то в них все принятые решения должны отображаться наглядно. Для этого можно использовать:

• различные графические схемы;
• чертежи;
• таблицы;
• фото фиксации;

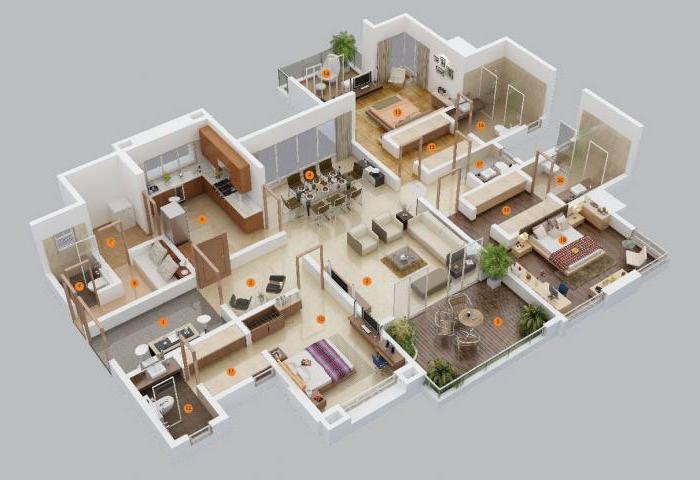

• наглядные демонстрации объекта строительства (трёхмерное изображение, фасады или макет).
