В качестве фундамента под дом, баню, забор или пирс могут использоваться различные виды фундаментов, один из них свайно-винтовой. Ниже вы узнаете детальную информацию о том, что это такое, и как его правильно использовать.

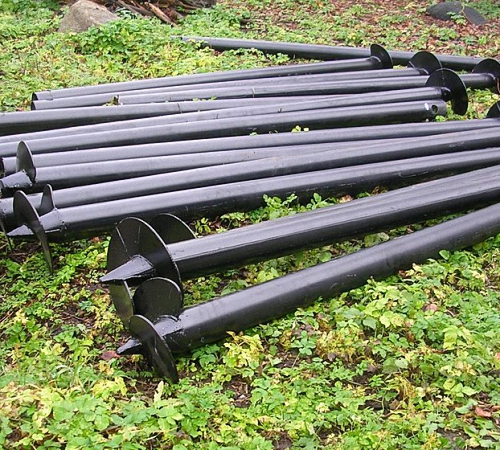

Винтовая свая представляет собой трубу и приваренной к ней с одного конца лопастью. Эта конструкция должна быть изготовлена с соблюдением всех технологических норм. Винтовая свая должна быть:
- прочной;
- долговечной;
- износостойкой.
Закручивание винтовых свай для фундамента особенно актуально при строительстве на заболоченных участках и зыбком грунте. Использование этой технологии будет актуально и при возведении здания на неровном ландшафте. Небольшие габариты позволяют осуществлять завинчивание винтовых свай без применения специальной техники. Свайно-винтовые конструкции получили широкое распространение. Их используют при постройке жилых домов, заборов, гаражей, беседок и т. д.
Использование винтовых свай имеет ряд преимуществ:
- Отсутствие необходимости выравнивать поверхность строительного участка.
- Плотность застройки не является проблемой при проведении работ.
- Простой и быстрый монтаж.
Из минусов винтовых свай можно выделить невозможность их установки на скалистых участках. Также фундамент из них не пригоден для кирпичных и каменных домов, а также зданий из железобетонных плит.
Установка свайного фундамента
Если на участке почва имеет равномерную плотность, закрутка винтовых свай не составит большого труда. Однако могут возникнуть нюансы, связанные с попаданием под лопасти конструкции камней или корней. Это может привести к отклонению от необходимой вертикали или отрыву лопасти винтовой сваи при закручивании. Нужно уделить достаточное внимание выбору сваи под фундамент, цена на которую зависит от нескольких важных параметров, но самое главное - они должны быть качественными и прочными.
Вначале проведения работ составляется проект. В нем необходимо учесть следующие детали:
- тип грунта;
- весовую нагрузку на фундамент;
- необходимое количество свай;
- схема расстановки свай (так называемое "свайное поле");
- материал обвязки;
- диаметр свай.
Последний параметр играет важнейшую роль. От диаметра свай зависит устойчивость конструкции и величина несущей способности фундамента. Купить винтовые сваи в Москве недорого Вы можете в компании СвайБур.
Как происходит вкручивание винтовых свай?
Существует несколько способов решения задачи. На выбор варианта монтажа изделий влияет их размер и характеристики грунта. Без применения специальной техники не обойтись, если для установки фундамента необходимо:
- большое число свай;
- использовать сваи большого диаметра (более 133мм);
- осуществлять вкручивание в сложный грунт.
В том случае, если размер конструкций небольшой, можно осуществить закручивание винтовых свай вручную. Для решения этой задачи не нужно использовать какую-либо сложную технику. В стволе сваи (ближе к краю) присутствуют специальные монтажные отверстия. В них необходимо вставить лом или трубу, которые нужно использовать, как рычаг для осуществления вкручивания винтовой сваи.
Сначала, свая ставится на месте установки. Она должна быть перпендикулярна грунту. Далее, двое рабочих, используя рычаг, начинают процесс вкручивания. После нескольких витков нужно убедиться в отсутствии отклонений от вертикальной оси.
Для осуществления монтажа свай может понадобиться следующие инструменты:
- Лопата. Необходима для выравнивания грунта в месте установки сваи, выкопки приямка (не более 30см).
- Уровень.Используется для проверки на предмет отклонения оси винтовой сваи от вертикальной оси.
- Гидроуровень (или нивелир). Используется для проверки на предмет отклонения изделия от горизонтальной оси.
- Лом (или "палец"). Вставляется в отверстие сваи для осуществления вкручивания.
- Бур (может не использоваться). Применяется для создания отверстия в месте, где будет происходить заворачивание винтовых свай.
- Болгарка. Используется для обрезания ввинченных свай на последнем этапе проведения работ.
- Сварочный аппарат. Используется для приварка оголовков и/или обвязки.
Необходимо учесть, что сваи не нужно вкручивать полностью. Необходимый запас длины изделий, который нужно оставить, должен составить не менее 20 см. На последнем этапе нужно скорректировать горизонтальную плоскость установленных изделий, чтобы они были равномерно расположены над уровнем земли. Его проверка осуществляется с помощью таких инструментов, как гидроувень или нивелир.
По завершению вкручивания винтовых свай нужно забетонировать их. Для решения этой задачи важно использовать раствор, замешанный из цемента марки М500 и выше. Процесс бетонирования нужен для:
- защиты конструкций от процесса коррозии;
- повышения прочности изделий.
На заключительном этапе работ осуществляется связка свай. Чтобы это осуществить нужно использовать швеллер из металла, которые соответствуют размерам конструкций. Их необходимо приварить к сваям.
Для повышения эстетических характеристик важно побеспокоится о том, как будет выглядеть цоколь дома. Сваи можно закрыть при помощи пластика, реек из дерева, кирпичом или натуральными камнями. Главное, чтобы выбранный вами материал сочетался с дизайном построенного дома.
В заключении, отметим, что закручивание винтовых свай является достаточно простой задачей. Решить её можно самостоятельно. Для этого не понадобиться привлекать большое число рабочих и специальной техники. Поэтому использования этого типа фундамента обходится существенно дешевле, чем сооружение ленточного или блочного основания.
- Грунт. Можно ли у Вас на участке делать такой фундамент?
Это очень больной вопрос для многих и пожалуй самый главный. Опыт показывает что ещё не было случаев, когда винтовые сваи невозможно было закрутить. Всегда получалось, но возникающие на пути следования инородные предметы всё же вносили свои коррективы в свайное поле - некоторые сваи выходили из линии. От этого никто не застрахован и надо быть всегда к этому готовым. Фактор неизвестности есть в любом деле. У винтовых свай таким фактором являются камни, корни деревьев и прочие неопознанные предметы, которые находятся под землёй. Единственным спасителем для вышедшей из общего строя сваи, является оголовник, его площадка компенсирует уход от центра линии и позволит хоть частично, но захватить обвязку под будущее строение. Определить успешность завинчивания можно двумя способами: знанием своего грунта и пробным бурением (или завинчиванием). Знание грунта в основном ограничивается наличием в нём камней - если их там очень много, то скорее всего не получиться. Если они есть и попадаются периодически но не сплошными залежами, то можно пробовать и скорее всего завинчивание будет успешным. В общем, под винтовые сваи идут все типы грунтов, кроме скальных. Второй способ - это бурение или завинчивание. На наш взгляд, бурение намного эффективнее чем завинчивание потому, что при бурении мы видим и прощупываем грунт, мы можем сделать разметку и подготовить лунки меньшего диаметра, чтобы потом привезти винтовые сваи и быстро их закрутить в существующую разметку. А завинчивание - это просто банальное тыканье сваи в разные места на авось... Пойдёт не пойдёт. Этот способ невыгоден и не эффективен. Мы так никогда не делали и делать не будем. Только бурение или простой анализ грунта помогут на 90% определить возможность завинчивания свай. Итак, вы определили, что винтовые сваи на вашем участке завинтятся и мы переходим к выбору самих свай...
- Выбираем диаметр и длину сваи.
На сегодняшний день диаметр винтовых свай у разных производителей варьируется от 47 до 108 мм., возможны сваи и большего диаметра, но это уже по спецзаказу. Сваи малого диаметра, от 47 до 76 мм, в основном используют при строительстве заборов или укреплений. Сваю "89" мм можно использовать при строительстве каркасных домов или лёгких конструкций, но мы все эти сваи не будем рассматривать, т.к. они всегда идут как вспомогательные. Сосредоточим своё внимание на винтовой свае 108 мм. Такая свая способна выдержать нагрузку до 3500 кг! А это значит, что на таком фундаменте можно ставить все виды домов кроме каменных и не сомневаться в прочности - фундамент прослужит верой и правдой много лет. Нужно только правильно рассчитать количество. Сделать это не сложно. Необходимо рассчитать так, чтобы несущая способность фундамента была на 30% больше, чем вес строения с учётом дополнительных нагрузок, т.е. был запас прочности. Длину сваи тоже можно взять с запасом, ведь проще обрезать, чем приваривать к сваи доборную трубу, но всё же рассчитывать хотя бы на то, чтобы свая зашла как минимум на глубину промерзания 1,5 м., а лучше прошла глину в половину метра. Самые ходовые сваи 2-2,5 м. После того, как вы всё правильно рассчитали, вы заказываете винтовые сваи на производстве и везёте их к себе на участок.
- Инструмент для завинчивания.
Инструмент играет очень немаловажную роль в процессе завинчивания винтовых свай. Даже можно сказать главенствующую, т.к. от него напрямую зависит результат завинчивания. Хотелось бы перечислить простой набор инструмента, без "специальных приспособлений", который легко можно собрать в строительных магазинах. Итак, начнём...
1) Лопата - пригодится для выравнивания поверхности под место завинчивания сваи.
- Уровень 30 см., на магните - крепится прямо на сваю во время завинчивания, чтобы контролировать вертикальный уровень сваи.
- Гидроуровень не менее 15 м. - необходим для выставления горизонтального уровня свай.
- Рулетка не менее 20 м. - необходима для выполнения замеров.
- Девять прутков арматуры А12 по 1м - необходимы для выполнения разметки свайного поля, на них по всему периметру наматывается шпагат. Как альтернативу арматуре, можно ещё использовать обычные колышки, но тогда они должны быть максимально ровные.
- Лом металлический - он продевается через сваю и далее на него с двух сторон одеваются трубы-рычаги.
- Две трубы "50" по 2,5 м каждая - они одеваются на лом с двух сторон и служат как рычаги для завинчивания сваи.
- Молоток или небольшая кувалда - пригодится для забивания арматуры или колышков в землю.
- Садовый бур - бур обязательно должен быть меньше диаметром тех свай, которые вы будете завинчивать. Его роль в процессе завинчивания заключается в высверливании направляющих отверстий или прощупывания почвы под свайное поле. Глубина лунки должна быть на порядок короче для того, чтобы винтовая свая могла самостоятельно пройти определённый путь и уплотниться в земле.
- Шпагат общей протяжённостью 180 м - он служит для выполнения разметки, а также в качестве маячков для визуального контроля смещения винтовой сваи. Если останется, то лишним не будет никогда.
- Болгарка и отрезные круги - для подрезания винтовых свай по одному уровню.
- Удлинитель
- Специальный маркер или строительный карандаш - одно из двух. Они пригодятся для выполнения отметок
14) Лист тонкого картона - необходим для "обрисовки" ровной окружности на
винтовой свае, когда процесс подошёл к выравниванию по одному уровню. По этой отметке
и отрезают сваю. Чтобы линия получилась ровной, необходимо сваю обернуть листом
картона и на поставленной отметке совместить концы, после этого отчертить ровную
окружность.
- "Туристический" нож - пригодится для отрезания шпагата и т.д.
- Перчатки - чтобы работать не голыми руками.
- Не менее двух помощников для завинчивания - не маловажный момент. Идеальный вариант - это два монтажника и один человек, который будет смотреть со стороны на вертикальный уровень винтовой сваи, на линию ряда и т.д.
Еще необходимо наличие электричества, а если его нет, то генератор. Редко, когда бывают случаи, чтобы не подрезать сваи.
4. Делаем разметку.
Разметку нужно просчитывать очень скрупулезно, до миллиметра. Она делается из двух составляющих - арматуры и шпагата. В большинстве случаев фундамент имеет вид квадрата или прямоугольника. Если у вас такой же, то для начала нам потребуется выставить наружный периметр и завинтить сваи в четыре угла. Именно от них и строится весь фундамент. Берем рулетку, чертёж, восемь прутков арматуры (по две на каждый угол),
шпагат и начинаем... Первое, что нам нужно - привязка к участку, или так называемая "отправная точка". В нашем случае вы прекрасно знаете где должен стоять фундамент, поэтому нам необходимо провести первую линию любой стороны фундамента, она должна быть непоколебима и её трогать нельзя потому, что от неё строится геометрия всего фундамента. Двигать можно все остальные стороны, чтобы выставить нужный размер. Отмеряем, чтобы эта сторона была параллельна забору, дороге и т.д. и натягиваем шпагат, привязывая его к двум забитым в землю арматуринам. Линию следует натягивать больше, чем будущий размер фундамента. Вообще, каждая будущая линия фундамента, делается на вынос за его размеры, в итоге все углы разметки получаются крест на крест. Это необходимо для того, чтобы арматура не мешала завинчивать, а получившиеся "гибкие" углы с помощью шпагата, могли контролировать завинчивание сваи. Обратите внимание на фотографии:
После того, как вы натянули шпагат с четырёх сторон и сделали это так, чтобы размеры всех сторон сходились на пересечениях шпагата, а так же диагонали вашего прямоугольника были равны, можно приступать к бурению. Внимание!!! Это важно!!! Если вы делаете фундамент по "центрам", по краям или ещё как-то, вам необходимо делать размер шпагата больше, т.к. каждую сваю нужно вписать в угол вашей разметки, соответственно "по центрам" размер будет немного меньше, чем по "шнурке". Вы поймете, о чём я хочу сказать, когда дочитаете всё до конца или уже на собственном опыте примените на практике.
5.Бурим лунки.
Лунки бурятся любым буром - садовым, самодельным, мотобуром и.т.д., но отверстия обязательно должны быть меньшего диаметра, чем сами сваи. Это всё необходимо для того, чтобы направить сваю по нужной нам траектории, дать ей направление движения. Глубина может быть любой, но чуть короче, чем сама свая. Если же попробовать закрутить сваю без "направляющих", она будет ползать по земле вправо или влево и необходимый размер вы вряд ли поймаете. В некоторых случаях без направляющей, свая вообще не идёт в землю. Попробуйте оба варианта и убедитесь в этом сами. Сверлить лунки нужно в центре угла так, чтобы когда вы поставили сваю, свая чётко вписалась в угол, не отходя от шпагата и не передавливая его. В меру. Как показано на фотографии сверху. После того как вы пробурили первые четыре угла, можно приступать к завинчиванию.
6. Завинчиваем и выравниваем: по линиям, по горизонтальному и вертикальному уровню.
Ставим сваю в угол. Крепим к ней магнитный уровень и продеваем через неё лом. Для начала рычаги не нужны т.к. на первоначальном этапе большого усилия не требуется.
Начинаем завинчивание и следим за смещением сваи в стороны. На протяжении всего процесса свая должна быть чётко в углу, сделать это крайне сложно, она будет смещаться в сторону и уходить. Как её выравнивать мы расскажем в п. 7. А пока нам необходимо закрутить четыре сваи в четыре угла. По мере возрастания сопротивления сваи, надеваем рычаги. Крутить нужно с равномерным усилием всех участников. Неравномерное усилие на рычаги приведёт ещё к большему смещению сваи, поэтому нужно стараться. Двое крутят, один постоянно смотрит на вертикальный уровень с двух сторон и смещение сваи, сразу же поправляя в случае необходимости. Если грунт проходной, можно сразу же выставить четыре сваи по гидроуровню, это позволит в последствии контролировать все линии и выстраивать остальные сваи по данному уровню. После того, как вы завинтили первые четыре сваи, снимаем разметку и наматываем шпагат на сами сваи, ведь линии нам всё еще нужны для выстраивания остальных свай. Если сваи встали на разной высоте, то уровень можно дать через шпагат и ориентироваться в последствии по нему. Посмотрите фотографии...
Обратите внимание, все угловые сваи завинчены и выставлены по уровню, также уже на них самих намотан шпагат и тоже по уровню, но примерно на шестьдесят сантиметров ниже самих винтовых свай для того, чтобы было удобно ходить. Шпагат нам нужен для того, чтобы далее завинчивать сваи по периметру. Это делается просто. Берём арматуру и делаем поперечную разметку под следующую линию винтовых свай. Бурим лунки и вписываем в получившиеся углы боковые сваи. Внутренние пока не трогаем, крутим сваи по всему наружному периметру, затем все внутренние...
Паутина разрастается и к каждой противоположной свае мы привязываем шпагат. Впоследствии, все внутренние пересечения шпагата автоматически дают места завинчивания новых, необходимых нам винтовых свай. Остаётся только пробурить и завинтить. Ходить становиться всё сложней и нужно всегда быть начеку, чтобы не сорвать и не нарушить маячки в виде шпагата. Это конечно не очень удобно, но зато все неудобства с лихвой окупаются результатом - все сваи стоят дружно в ряд с какой стороны не посмотри. Данная методика увеличивает и время производства работ, но также позволяет контролировать смещение сваи, чего никак нельзя сделать "тупо" их завинчивая в землю, рассчитывая на свой "глаз алмаз". Только таким методом можно достигнуть максимально точных размеров и приличного результата. Однако смею вас огорчить - идеально не получится никогда. Всё равно возникают нюансы на пути к завершению работ. Посмотрите некоторые моменты завинчивания на фотографиях, после чего мы перейдём к разбору и исправлению возникающих нюансов.
7. Есть нюансы:
- что делать, если свая идёт в сторону?
Сама свая никогда не пойдёт ровно, её нужно направлять. Как только вы начали крутить, свая начнёт смещаться в силу своего винтового устройства. Выровнять сваю не сложно и приём здесь один: нужно её верх максимально наклонить в сторону смещения и закручивать определённое время в таком положении, после чего опять выровнять и посмотреть результат. Если она встала на место, продолжать закручивать ровно, если не дошла, то ещё раз наклонить и продолжать завинчивать под наклоном до тех пор, пока она не встанет на своё место. Это тоже самое, что закрутить саморез в дерево. Поэкспериментируйте. Ещё используют специальные приспособления, чтобы принудительно фиксировать сваю и не давать ей смещаться от центра, но мы рассматриваем простое завинчивание. Посмотрите, как выглядит выравнивание на фотографии...
На этой фотографии свая ушла в угол и отдавила шпагат. Для того, чтобы вернуть обратно,
мы её наклонили в ту сторону в которую она сместилась, покрутили немного, выровняли и посмотрели результат - она встала на нужное нам место, чётко в угол пересечения
шпагата. Таким образом, можно легко манипулировать передвижением винтовой сваи. Когда все центра выровнены, верхушки свай все равно не сходятся. Выровнять верх свай тоже просто: необходимо натянуть шпагат поверху свай от одной крайней до другой крайней винтовой сваи по ряду и обычным физическим воздействием двух-трёх человек раскачать её и довести до линии. В итоге получается ровно:
- что делать, если попался камень или другой предмет?
Тут возможно несколько вариантов и здесь не может быть никакой статистики, каждый случай индивидуален. Что можно сделать? 1) Попытаться пройти это место самой винтовой сваей с помощью хорошего усилия на рычаги. Со скрежетом. Иногда это помогает. Бывает так, что даже лопасти гнуться, но попробовать всё же стоит этот вариант именно в первую очередь. 2) Вывинтить сваю обратно и попытаться вынуть из лунки препятствие. Если препятствие большое, то его уже не вытащить. Что тогда? 3) Тогда, если свая не угловая и зашла более-менее прилично в землю, ну скажем так на метр... Можно оставить её на месте. Я понимаю, что она не дошла до глубины промерзания... Но представьте, если вы закрутили двадцать одну сваю и встали на последней, двадцать второй?)) Остаётся последний вариант... 4) Переместить фундамент. Это можно смело делать, если вы столкнулись с подобными препятствиями еще на первой стадии, когда вы закручиваете угловые сваи. Если угловые встали хорошо, с остальными можно форсировать. Именно поэтому угловые сваи крутятся в первую очередь.
- что делать, если свая зашла неглубоко и дальше не идёт?
Такое вполне может быть, если слой твердой глины находится возле поверхности. Можно попробовать пробурить дальше, но как показывает практика, твёрдые слои практически не бурятся, тем более если там идёт бутовая плита. Или нужна специальная техника, но она стоит дорого. Выход один. Если свая зашла меньше, чем на метр, то вы рискуете тем, что строение может попросту съехать на бок. Если больше или на метр, то можно обрезать сваи по максимально низкому уровню, тогда дом будет стоять, но опять же, винтовые сваи находятся выше глубины промерзания. Это не криминально, но скорее говорит о том, что здесь нужно было делать другой фундамент...
8. Дополнительно:
- бетонирование. Надо или не надо?
Его можно не делать потому, что винтовые сваи вполне способны без бетонирования выдержать любое деревянное строение, а любое каменное строение даже с бетонированием они не выдержат ни при каких условиях. Так что на наш взгляд это только лишние затраты. Хоть и не значительные.
- обвязка. Чем лучше делать? Или вообще не делать?
Делают из разных материалов и по-разному: брусом, многослойной доской, приваривают уголок, швеллер или вообще связывают тавровой балкой... А надо ли это делать? Говоря о том, что винтовые сваи способны выдержать только деревянные строения, мы знаем - у каждого из таких строений всегда имеется своя собственная обвязка или первый венец, который можно делать прямо на оголовники (ведь не просто так в оголовниках имеются отверстия), поэтому хорошо подумайте, прежде чем делать обвязку, ведь по сравнению с бетонированием, это не такое дешёвое удовольствие. Взять хотя бы стоимость одного швеллера или бруса 150х150?
Заключение.
В заключении можно сказать, что винтовые сваи на сегодняшний день - это хорошо зарекомендовавшая себя технология. Она уже прошла свой путь развития и становления, да и новой её никак нельзя назвать, ведь это старая военная технология, которую не так давно стали применять в промышленном строительстве, а потом и в гражданском. Помимо этого, ещё и колоссальная экономическая выгода - ведь стоимость такого фундамента в 2-2,5 раза ниже, чем того же ленточного или монолитной плиты. А практичность на порядок выше! Ну и по правде говоря, если вы собираетесь и всё же решите когда-нибудь сами завинтить такой фундамент, то мы можем вам сказать, что для этого необходим серьёзный опыт специалиста, который много работал на таких фундаментах. Поэтому лучше доверьте это дело настоящим профессионалам!
|
Установка винтовых свай позволяет соорудить массивный и прочный фундамент за достаточно быстрое время. Сваи под фундамент для дома лучше не изготавливать самостоятельно, а приобрести в специализированных фирм. Так как на эти элементы возлагается высочайшая нагрузка и от их качества напрямую зависит срок службы дома. Сваи под небольшую хозпостройку или под ограждение вполне реально изготовить самостоятельно. О том как это сделать узнаем далее.
Винтовые сваи своими руками: особенности и преимущества
Винтовые сваи представляют собой стальную трубу, на конечной части которой приварена лопасть. То есть, этот элемент чем то схож с буром. Главным функциональным элементом сваи является наконечник винтового типа, лопасть которого с одной стороны выполняет опорную функцию, а с другой передает нагрузку. Кроме того, винтовая часть выполняет функцию анкера, который удерживает сваю в грунте.
В процессе строительства легких деревянных сооружений, довольно часто возникает проблема пучения почвы, вследствие которой фундамент разрушается. Для предотвращения этого неприятного явления, сваи устанавливают ниже глубины промерзания грунта. Таким образом, удается предотвратить воздействие силы пучения на фундамент.
Винтовые сваи позволяют соорудить быстрый, качественный, экономичный вариант фундамента. Существует несколько размеров свай, которые подбираются исходя из размеров и материала строительства сооружений.
Среди преимуществ использования винтовых свай в частном домостроении выделим:
- свайный фундамент возводится как зимой, так и летом или осенью или весной;
- быстроту возведения постройки, фундамент устанавливается за несколько дней, работы по возведению строения продолжаются сразу же после изготовления фундамента;
- отсутствие необходимости в выравнивании участка под строительство дома;
- свайный фундамент подходит для любого рода почвы со сложной рельефной структурой.
Однако, фундамент на винтовых сваях имеет и определенные недостатки. Прежде всего, сваи подвергаются коррозии, вследствие чего разрушаются. Срок службы такого фундамента ниже, чем у бетонного. Кроме того, некачественная обработка материала, неправильная технология изготовления свай также отрицательно сказывается на длительности их эксплуатации. Использовать сваи при строительстве дома рекомендуется лишь в том случае, если материал сертифицирован и имеет ряд документов, подтверждающих его качество.
Снижением длительности эксплуатации винтовых свай выступают такие факторы:
- наличие вблизи дома электростанций;
- использование сваи в качестве заземления;
- длительное пучение почвы и наличие подземных вод рядом со сваей;
- наличие железнодорожного пути рядом с домом.
Таким образом, если вы хотите выбрать свайный тип фундамента для сооружения дома, учтите все преимущества и недостатки свай в эксплуатации.
Винтовые сваи своими руками видео и разновидности
В соотношении с составом винтовых свай они бывают сварными и литыми. Первый вариант - более экономичный имеют форму трубы, на которой приварен заостренный наконечник. Данные сваи не способны выдерживать большую нагрузку и используются для возведения беседок, хозяйственных построек. Сварные швы на сваях поддаются быстрой коррозии, а некачественное их выполнение приводит к полному разрушению сваи. При неточном приваривании лопасти, в процесс ввинчивания свая устанавливается в землю неровно. Кроме того, возникают проблемы при вкручивании сваи в каменную почву или в крупные корни.
Это приводит в дальнейшем к неравномерному оседанию дома и аварийному его положению. Поэтому, выбирая сваи для фундамента, особое внимание следует уделить качеству сварных соединений на сваях.
Свая, наконечник у которой имеет литую форму, более надежная, но и более дорогостоящая. Для изготовления таких свай используется метод литья и вакуумная сфера. Такие наконечники отличаются высокой точностью установки. Стоимость таких свай на четверть выше, чем свай со сварным соединением. Литые наконечники поддаются также качественной антикоррозийной обработке и рекомендуются к применению при сооружении массивных зданий.
Сваи винтовые для фундамента своими руками видео:
Длительность эксплуатации фундамента с литым наконечником составляет около ста лет. Однако, покупая такие сваи следует также проявлять особую внимательность, чтобы не попасться на подделку. Качество наконечника определяется точностью выполнения заводских технологий. Например, после сооружения сваи она, в обязательном порядке поддается термической обработке.
Сваи винтовые для фундамента своими руками - технология изготовления
Винтовая свая имеет вид пустотелой трубы, одна часть которой в виде острого наконечника имеет режущую часть. В процессе установки сваи в грунт, режущая часть позволяет свае двигаться вглубь. Таким образом, удается надежно зафиксировать сваю в грунте.
Конструктивное строение сваи позволяет устанавливать их самостоятельно, без привлечения дополнительной спецтехники. Однако, срок использования фундамента напрямую зависит от качества материала, из которых сооружены сваи.
Перед началом изготовления винтовых свай, определите их структуру, в составе которой имеются три основных части:
- несущий элемент - имеет форму трубы, минимальный диаметром в 9 см;
- винтовая часть - обеспечивает ввинчивание сваи;
- верхняя часть, на которой фиксируется брус.

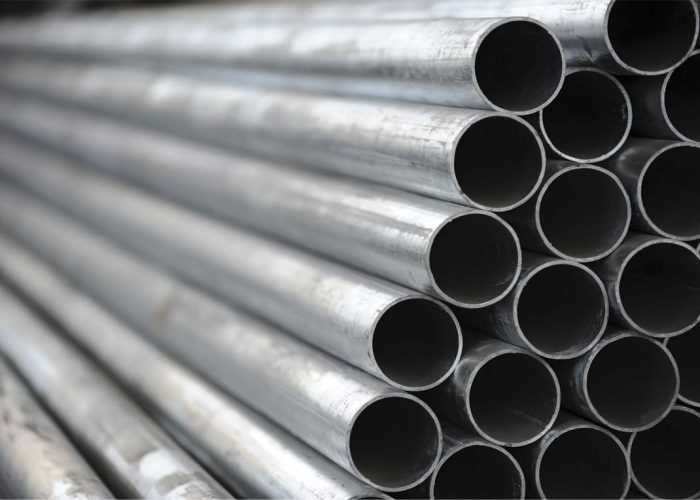

Для изготовления сваи используется труба с определенным диаметром. При наличии нелитого наконечника, для изготовления трубы необходимо использовать несколько секторов, соединенных между собой сварочным аппаратом. Для устранения швов выполняется рихтование материала.
С помощью обработанных дисков выполняется изготовления винтовой части. От глубины заложения сваи зависит размер винтовой части. Далее, используя тиски, заготовка зажимается в определенном положении и растягивается до нужного размера. После ее фиксации на поверхности сваи производится покрытие элемента антикоррозийным раствором или краской.
На верхнюю часть сваи устанавливается деталь в виде оголовка. Именно на нем будет фиксировать швеллер или балка. Ширина лопастей сваи больше диаметра трубы минимум на 3 см.
Винтовые сваи монтаж своими руками видео:
Особенности установки винтовых свай своими руками
В процессе работы над установкой винтовых свай потребуется наличие:
- арматуры, с помощью которой выполняется разметка;
- болгарки;
- рычагов;
- сварочного аппарата;
- обычного уровня;
- бетонного раствора.
Изначально следует выполнить ряд подготовительных работ по монтажу фундаментой части. На данном этапе происходит составление чертежей, выполнение расчетов, определение длины и размеров свай. Для этого, необходимо изучить геологические особенности почвы, в соотношении с ними определяется глубина заложения свай, количество свай для определенного здания и т.д.
Для удобства использования плана, его следует разделить на несколько частей, которые облегчают контроль места установки каждой сваи. Изготавливать свайное поле необходимо с установки свай, которые устанавливают по углам прямоугольника. На угловых частях участка устанавливается арматура. Учтите ширину по которой выполняется обвязка. При этом, монтаж свай обязательно выполняется по центральной части.
Для соединения арматуры или колышек используется сильно натянутая веревка. В местах пересечения веревки определяются точки установки свай. Монтаж арматуры выполняется в соотношении с точками бурения. Измерьте диагональные участки, которые получаются при пересечении. сваи должны быть установлены на одинаковом друг от друга расстоянии.
Использование будра для проведения работ возможно, однако его диаметр должен быть больше диаметра трубы на несколько сантиметров. Начинать монтажные работы следует с угловых участков. Интервал между сваями должен быть одинаковым. На сваю монтируется уровень магнитного типа, который предотвращает ее уход в вертикальном положении. От плотности свайного поля напрямую зависит качество изготавливаемого фундамента.
Монтажные работы - как закрутить винтовые сваи своими руками
Для ввинчивания свай используют трубы, которые выполняют функцию рычагов. Во внутрь трубы устанавливается лом, с его помощью ввинчивается труба. Учтите, что данный процесс требует особых физических усилий, поэтому для его выполнения потребуется минимум два человека.
Существует два способа монтажа винтовых свай своими руками. Первый подразумевает использования бура, а второй основывается на монтаже сваи без буровой установки. В процессе самостоятельного ввинчивания сваи без бура, происходит уплотнение почвы под ней и свая надежно закрепляется в определенном положении.
Таким образом, через уплотненную почву не проникает влага и она хорошо удерживает сваю. Для выравнивания сваи также используют подручные средства в виде распорок или лома. Для устранения небольших отклонений используется винтовой домкрат.
Далее монтируется общий каркас. Для этих целей потребуется наличие лазерного уровня. В соотношении с данным измерительным прибором выполняется обрезка свай и готовится бетонный раствор для заливки во внутрь труб. Далее производится монтаж оголовников, зачистка швов. На оголовники монтируется элемент для выполнения общей связки, которая увеличивает жесткость и стойкость конструкционных элементов.
Дом винтовых сваях своими руками соорудить достаточно сложно. Однако, предлагаем ознакомиться с общими рекомендациями, которые значительно упростят этот процесс:
- для изготовления стальных наконечников используйте металл марки 25, при этом используйте холодную сварку;
- с увеличением величины диаметра винтов, увеличивается сложность изготовления лопастей, так как для того, чтобы разогнуть стальные диски, необходимо приложить определенные физические усилия;
- если свая установлена в почву неровно и ушла в сторону, то для исправления ситуации, достаточно срезать ее верхнюю часть и установить рядом другую сваю, вытаскивать сваю не нужно, так как разрыхленная ранее почва не будет надежно ее удерживать;
- следите за тем, чтобы раствор полностью заполнил трубы, данный процесс необходимо выполнять с особой тщательностью;
- при наличии двух лопастей на поверхности сваи следует установить их ниже величины промерзания почвы, в противном случае, свая будет подвержена силам пучения;
- все сварочные составляющие должны быть покрыты антикоррозийным составом.
Процесс установки свай отличается простотой, однако, качественно установленные сваи получаются лишь в том случае, если тщательно выполнять технологию монтажных работ.
Среди основных конструкционных элементов сваи отметим стволовую часть, режущего элемента и конусообразного наконечника. Если постройка выполняется из дерева, то еще одной частью сваи выступает оголовок.
Самостоятельное изготовление свай - довольно сложный процесс от качества выполнения которого напрямую зависит срок службы здания, под которым заложены сваи. Полученные сваи определяются качеством стали и сварных швов, с помощью которых были соединены элементы между собой.
Хорошо изготовленная свая легко ввинчивается во внутрь почвы, имеет высокую стойкость перед механическими нагрузками и с легкостью справляется с возложенными на нее функциями.
Для самостоятельного сооружения свай винтового типа потребуется наличие:
- трубы, выполненной из качественной стали диаметром, который рассчитывается заранее и зависит от давления на фундамент;
- стальных листов для изготовления лопастей, винтового участка и т.д.
Основные технические показатели винтовой сваи - это длина трубы и размер лопасти. Для того, чтобы соорудить стволовую часть сваи необходимо на конце ранее подготовленной трубы болгаркой вырезать треугольники, а с помощью кувалды нужно сформировать конусы на них. Для изготовления винтовой части используют специальные заготовки, имеющие литой наконечник. С помощью монтировки заготовка растягивается в виде спирали, далее соединяется с трубой сварочным аппаратом. Следите за качеством сварных соединений, после сооружения сваи они обрабатываются специальным раствором.
Самодельные сваи используют для возведения небольших хозяйственных построек, гаражей, беседок и других строений. Для возведения дома на винтово-свайном фундаменте, рекомендуется использовать покупные варианты свай.
Установка винтовых свай своими руками видео:
Самостоятельно построить фундамент - поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.
Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:
- Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
- Оголовки 250*250мм (если таковые предусмотрены проектом )
- Колышки, для разметки свайного поля
- Лопата
- Рулетка
- Маркер по металлу белый
- Магнитный уровень
- Водяной уровень или нивелир
- Металлический лом
- Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом )
- Болгарка с отрезными дисками по металлу
- Сварочный аппарат
- Генератор (если на участке отсутствует электричество)
- Цемент, песок, вода
- Емкость для замешивания бетонного раствора
- Антикоррозийное покрытие, для обработки сварного шва
- А также помощники, в количестве трех человек.
Этапы установки винтовых свай:
Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.
2. Выставление периметра.
Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.
3. Закручивание угловых свай.
4. Вкручивание остальных винтовых свай.
Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 - 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.
В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 - 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.
После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода - нет коррозии!)
7. Установка оголовков.
Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.
При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.
Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.
Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.
Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая - это оптимальный материал для быстрого и надежного возведения фундамента.
Строительство дома на определенных почвах требует использования свайного фундамента. В настоящее время доступен большой выбор винтовых свай, которые не забиваются, а вкручиваются в поверхность. Закручивание винтовых свай под фундамент самостоятельно позволяет сэкономить на аренде дорогой спецтехники без потери качества фундамента.
Но есть несколько нюансов, как закрутить винтовые сваи своими руками.
Перечень требуемых инструментов
Перед началом работ, кроме самих свай, нужно позаботиться о наличии следующих инструментов:
- лопаты;
- магнитного уровня;
- гидроуровня или нивелира;
- рулетки (обычной или лазерной);
- лома;
- двух труб диаметром чуть больше лома, длиной около 2 м каждая;
- шпагата или веревки;
- разметочных элементов - колышков.
В зависимости от ситуации, могут потребоваться: садовый бур, сварочный аппарат, источник электропитания (генератор или подключение к местной сети) и пила-болгарка с дисками по металлу. Если нет желания закручивать винтовые сваи вручную, ручной труд можно заменить мощной дрелью на 1,5 Квт и насадкой - редукторным гайковертом.
Разметка свайного поля
Процесс вкручивания винтовых свай всегда начинается с разметки свайного поля под будущий фундамент. Разметить поле необходимо для точного учета количества требуемых свай и грамотного их размещения, чтобы в дальнейшем конструкция не просела и не обрушилась.
На рынке присутствует большой выбор готовых винтовых шпунтов, в спецификации которых указана максимальная нагрузка, которую они выдерживают. Калибр варьируется от 47 до 108 мм. Под строительство одноэтажного дома идут 108-мм конструкции, каждая из которых выдерживает максимальную нагрузку в 3,5 т.
Выбирать сваи необходимо от проверенных поставщиков. Экономить нежелательно, это чревато потерей прочности фундамента и обрушением всей конструкции.
Формула следующая: S = M/N , где S – число свай, M - проектируемая масса постройки, N - несущая способность одной сваи. Если получается дробное число, оно округляется в большую сторону.
Затем необходимо начертить схему поля на бумаге или в любой подходящей программе. Отметить расположение будущих построек. Сваи в обязательном порядке подводятся под фундамент по углам и по периметру здания. Максимальное расстояние между соседними точками - 3 м.
Затем выполняется разметка поля на территории. Точки установки винтовых шпунтов под фундамент можно пометить вбитыми в землю металлическими прутьями или колышками. Чтобы избежать ошибок, протягивается между разметочными элементами шпагат, выверяя его по рулетке и уровню.
Установка свай вручную
После разметки поля закручивание винтовых свай начинается с углов будущего фундамента. Садовым буром (если его диаметр меньше «калибра» сваи) или лопатой нужно сделать приямок глубиной 0,5–0,7 м, так, чтобы металлический столб входил в него плотно и держался самостоятельно.
После этого с помощью лестницы (если опора длинная) нужно вставить прочный лом в технологические отверстия на верху сваи. На концы лома с каждой стороны надевается по обрезку металлической трубы длиной не менее 2 м каждая. Это плечи рычажной конструкции, предназначенной для облегчения процесса вкручивания винтовых опор. Чем плечи будут длиннее, тем крутить легче.
Для закручивания свай под фундамент требуются усилия 2–3 человек. Двое вращают рычажную конструкцию, двигаясь вокруг нее по кругу, третий время от времени проверяет угол отклонения металлического столба от вертикали по магнитному уровню. Опора должна входить в землю строго по вертикали, без малейших отклонений, в противном случае прочность фундамента окажется под угрозой.
Без третьего человека можно обойтись, если закрепить магнитный уровень на свае.
После установки угловых опор ввинчивают остальные опоры фундамента по периметру.
Установка с помощью подручного инструмента
Если процесс идет туго, а надземная часть столба не превышает человеческого роста, можно облегчить труд, воспользовавшись мощной дрелью-перфоратором, мощностью не ниже 1,5 Квт. Потребуется насадка - редукторный гайковерт, который увеличивает усилие за счет уменьшения количества оборотов.
К верхней части опоры нужно прикрепить конструкцию из крупнокалиберного болта, приваренного к мощному фланцевому основанию. Этот фланец крепится к верхушке болтами. Используя дрель с гайковертом, насаженным на головку болта, сваю можно вкрутить в почву в одиночку. Чтобы она не уходила в сторону, в качестве опоры применяется швеллер.
Глубина погружения
Сваю ввинчивают в землю до упора, до того момента, пока она не перестанет входить даже с приложением предельных усилий. Это означает, что достигнут слой такой плотности, который выдержит опору с нагрузкой. Можно ставить фундамент.
После этого опоры обрезают, выдерживая высоту среза по нивелиру.
